Unimog U2450L
Postitatud: 31.01.2021 16:29
Postitas yllar

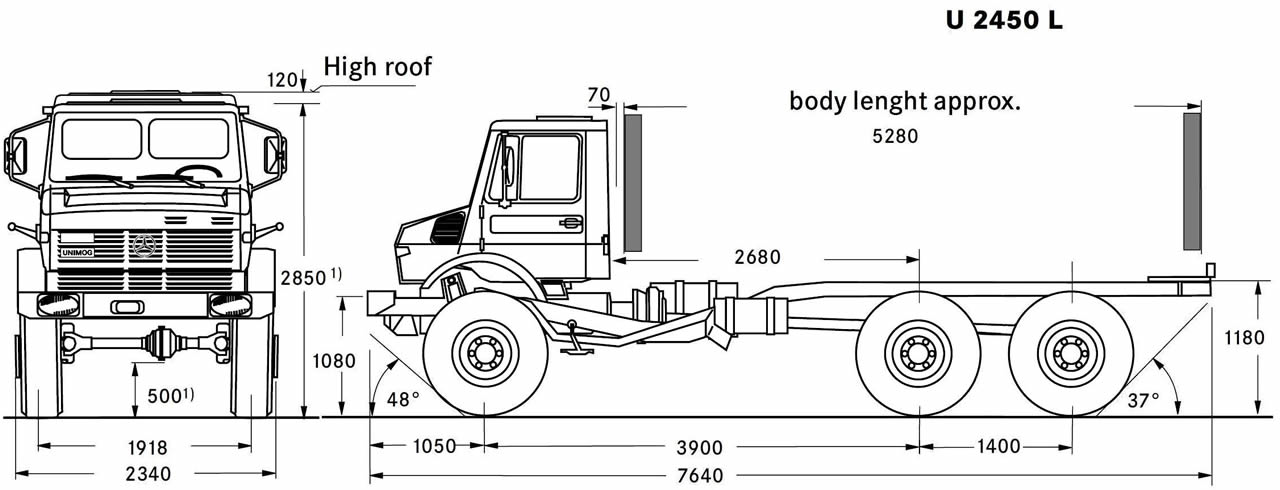

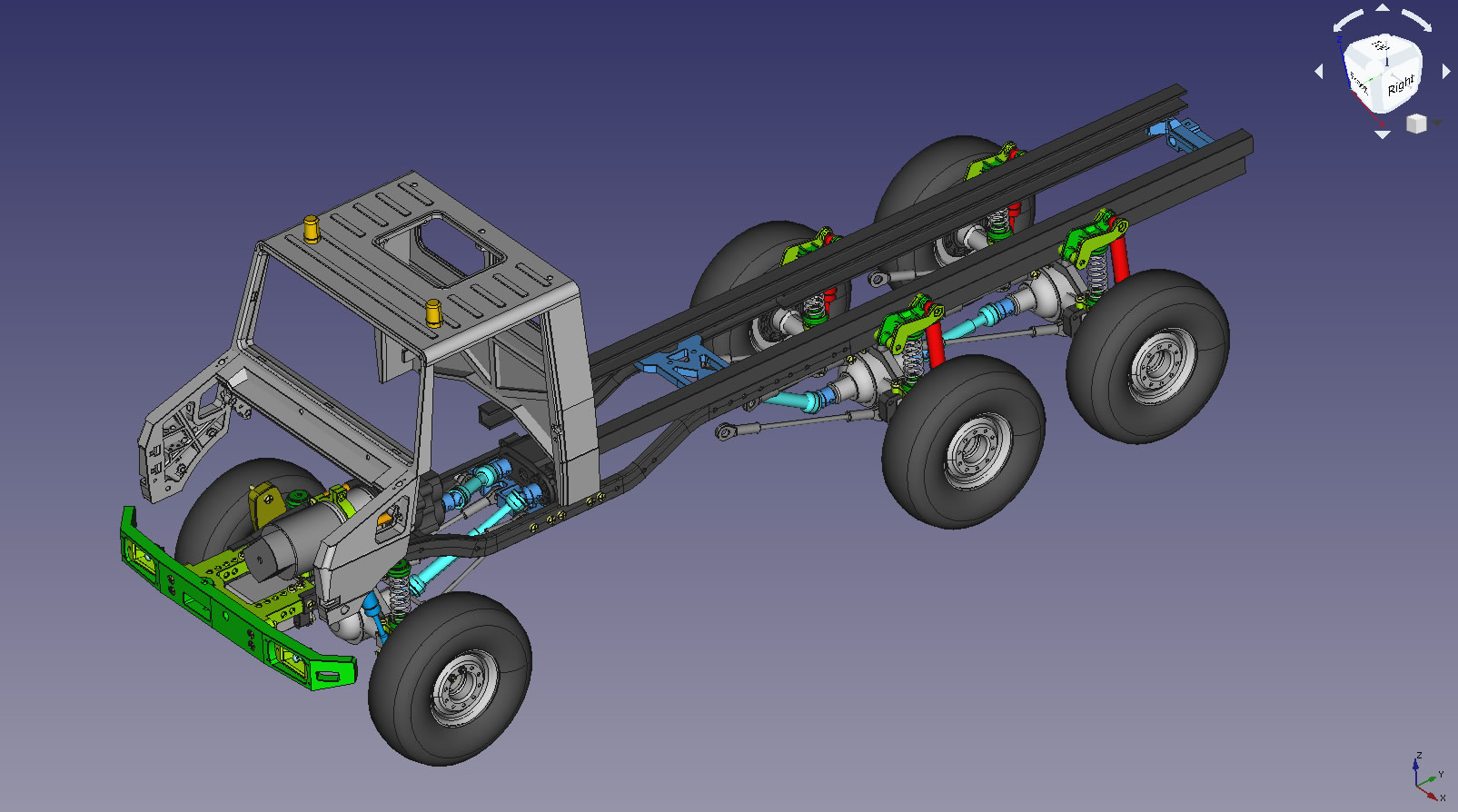

Algselt oli plaanis teha järelkäru 50cm masina transpordiks. Kuid peale pikka planeerimist otsustasin teha treilerauto. Arvestades turul olevate detailide mõõtkava, otsustasin teha treilerauto Unimog U2450L järgi. Sildade ja rehvide mõõdud sobivad ideaalselt 1/10 skaala jaoks. Enamus Unimogile omaseid juppe tuleb printida. Otsustasin kogu masina modelleerida FreeCAD'is.
Sillad, gardaanid, mootor, reduktor, amordid, rehvid ja raam saavad olema 1/10 skaala masinatelt. Enamus on olemas ja puudu olevad on juba tellitud.
- um_joonis.jpg (74.46 KiB) Vaadatud 243161 korda
- um_001.jpg (178.06 KiB) Vaadatud 243161 korda
Re: Unimog U2450L
Postitatud: 31.01.2021 16:30
Postitas yllar
Re: Unimog U2450L
Postitatud: 31.01.2021 16:41
Postitas yllar

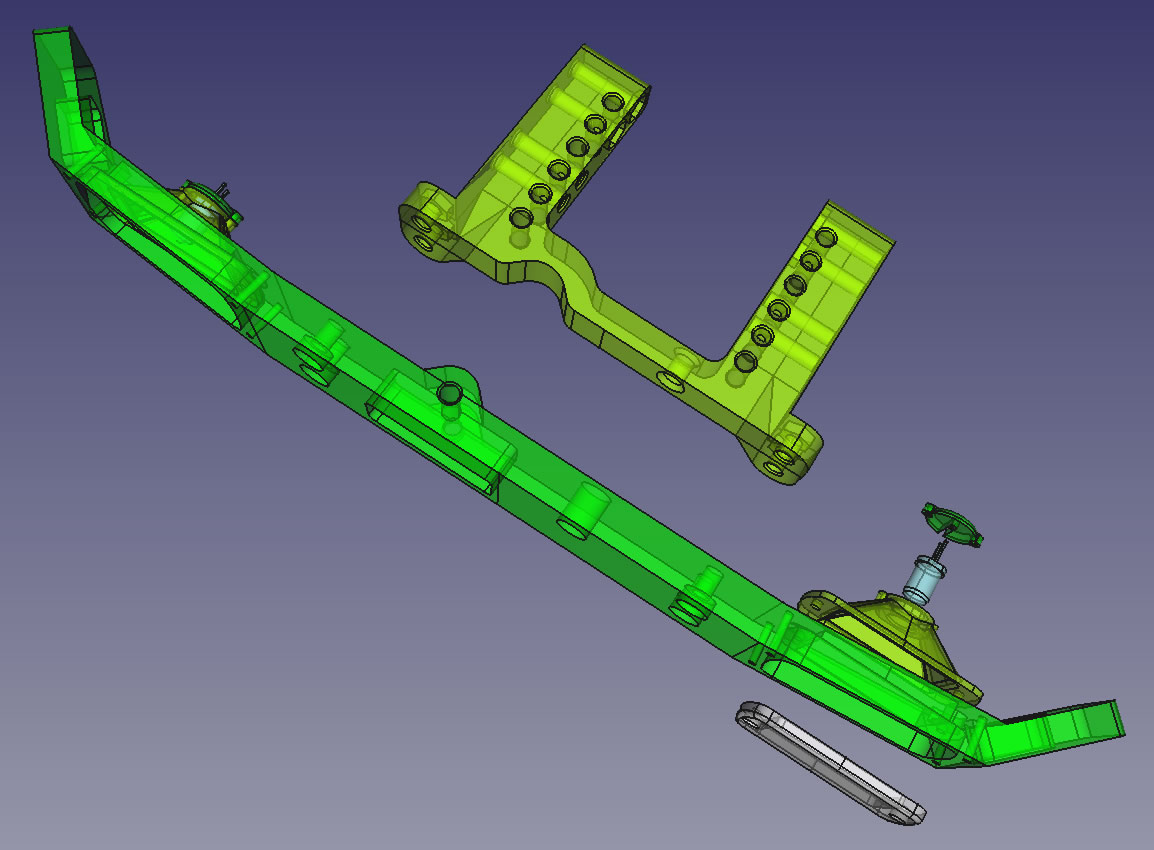

- um_005.jpg (110.01 KiB) Vaadatud 243159 korda

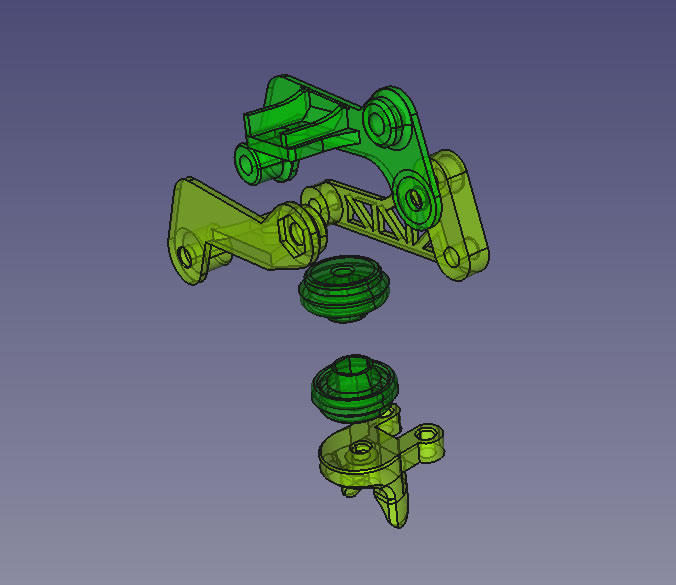

- um_006.jpg (42.49 KiB) Vaadatud 243159 korda
Re: Unimog U2450L
Postitatud: 02.02.2021 15:33
Postitas yllar

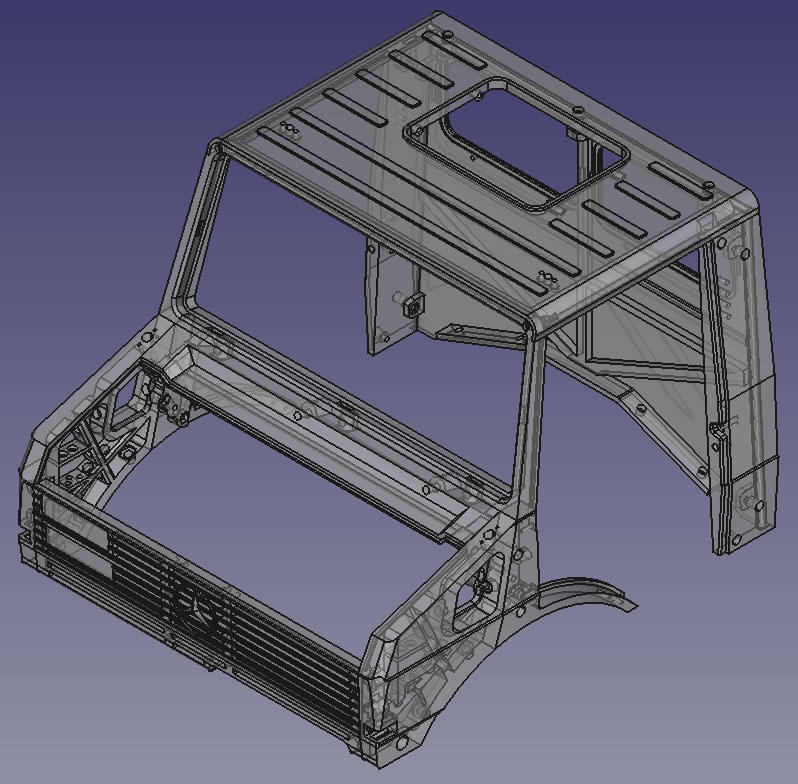

Kokku panemisel kasutatavad poldid ja mutrid: M3, M2.5, M2, M1.6
- um_007.jpg (113.59 KiB) Vaadatud 243139 korda

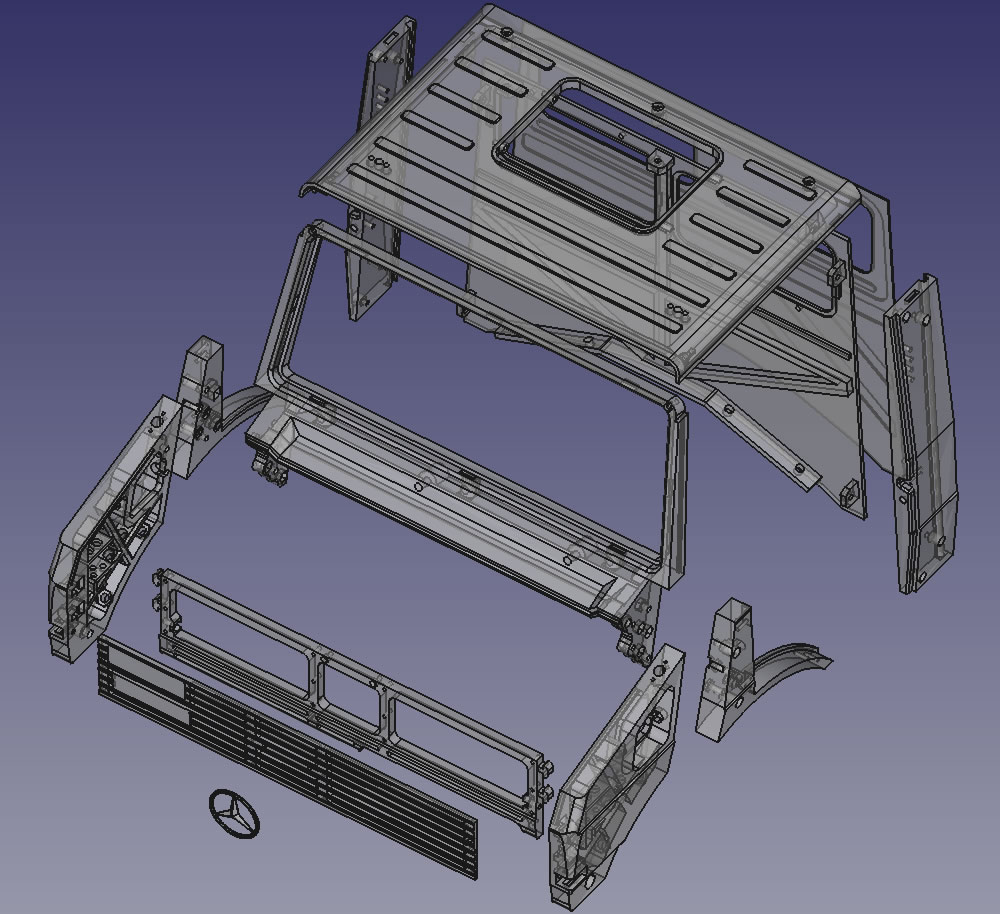

- um_008.jpg (158.28 KiB) Vaadatud 243139 korda

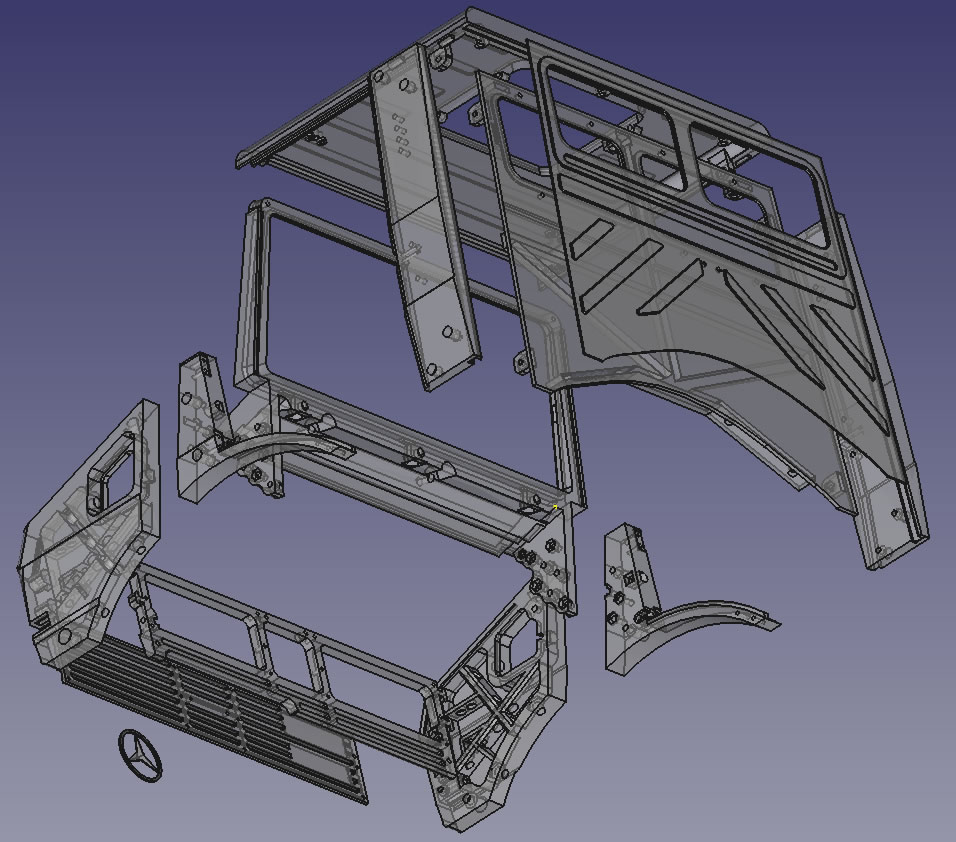

- um_009.jpg (137.96 KiB) Vaadatud 243139 korda
Katus ja tagasein on kahe kihilised, peale printimist tuleb kokku liimida.
Re: Unimog U2450L
Postitatud: 04.02.2021 18:51
Postitas yllar

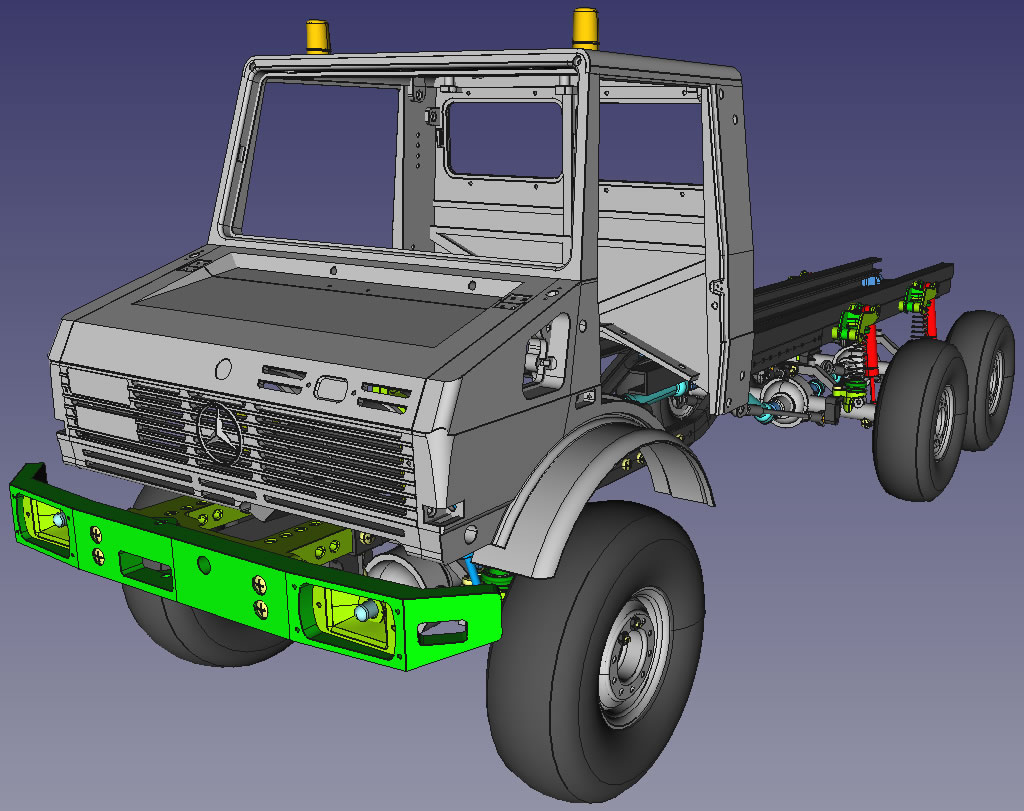

- um_010.jpg (145.31 KiB) Vaadatud 243122 korda
Re: Unimog U2450L
Postitatud: 16.02.2021 17:03
Postitas yllar

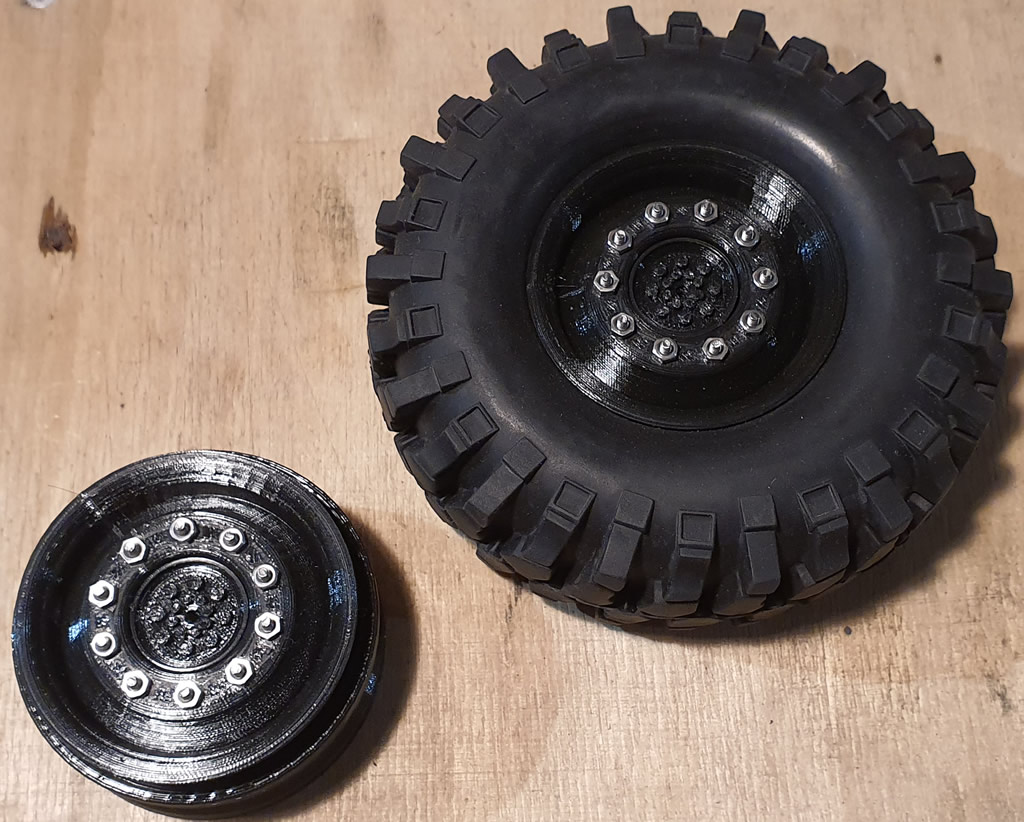

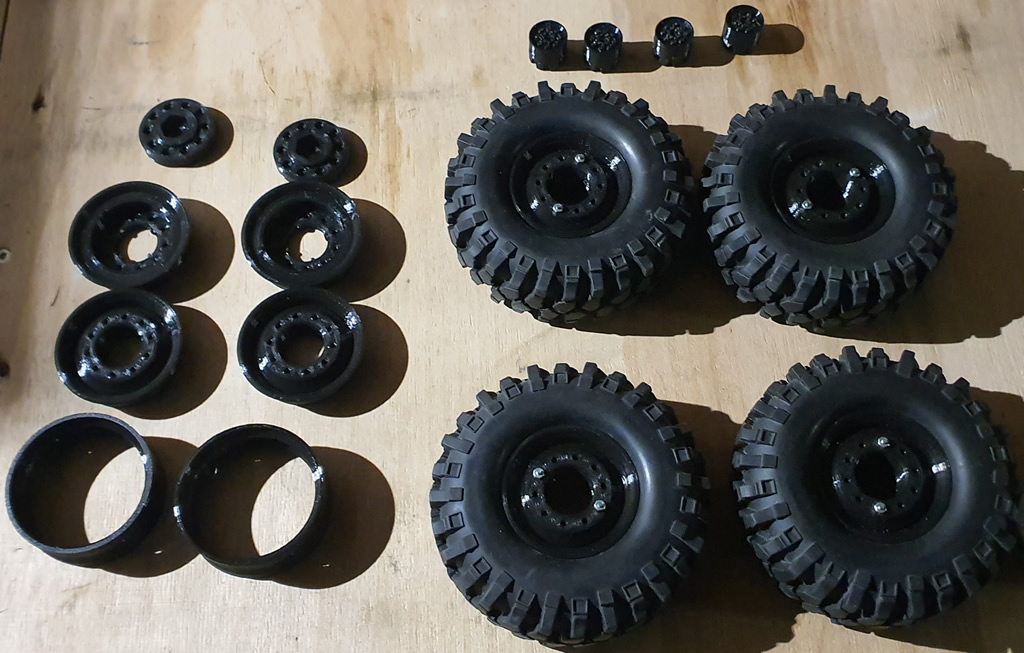

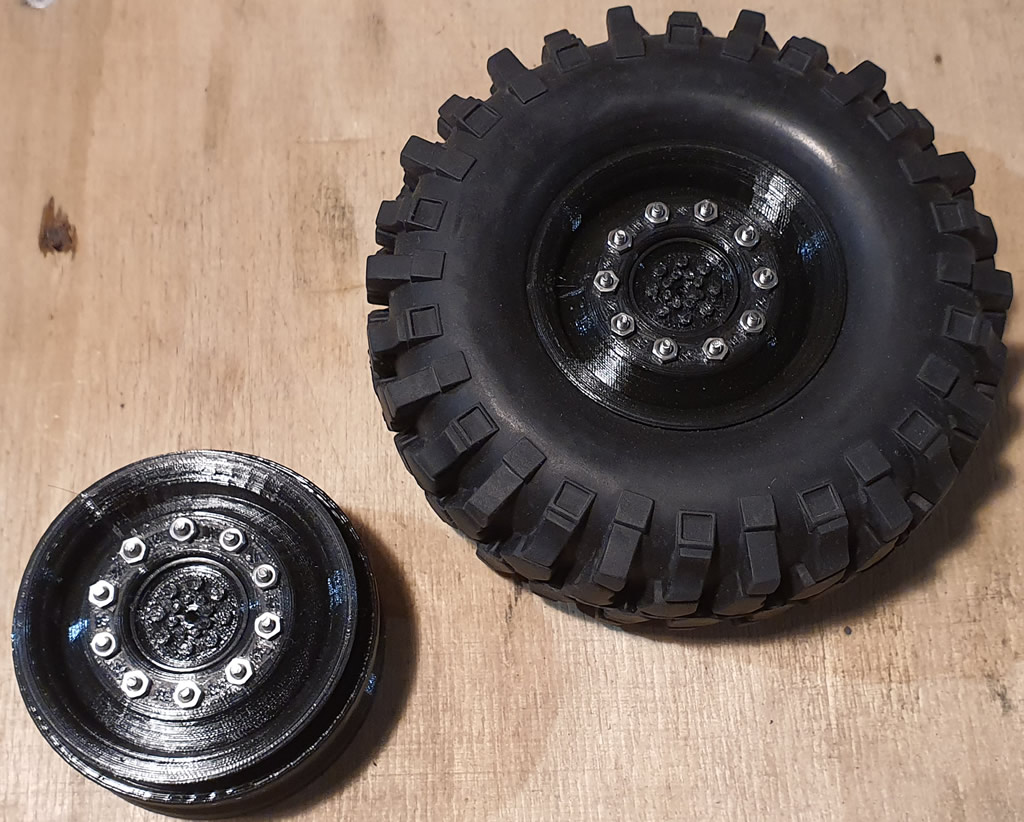

Veljed prinditud:
- um_011.jpg (189.91 KiB) Vaadatud 243083 korda
- um_012.jpg (195.31 KiB) Vaadatud 243083 korda
Re: Unimog U2450L
Postitatud: 20.02.2021 14:01
Postitas yllar

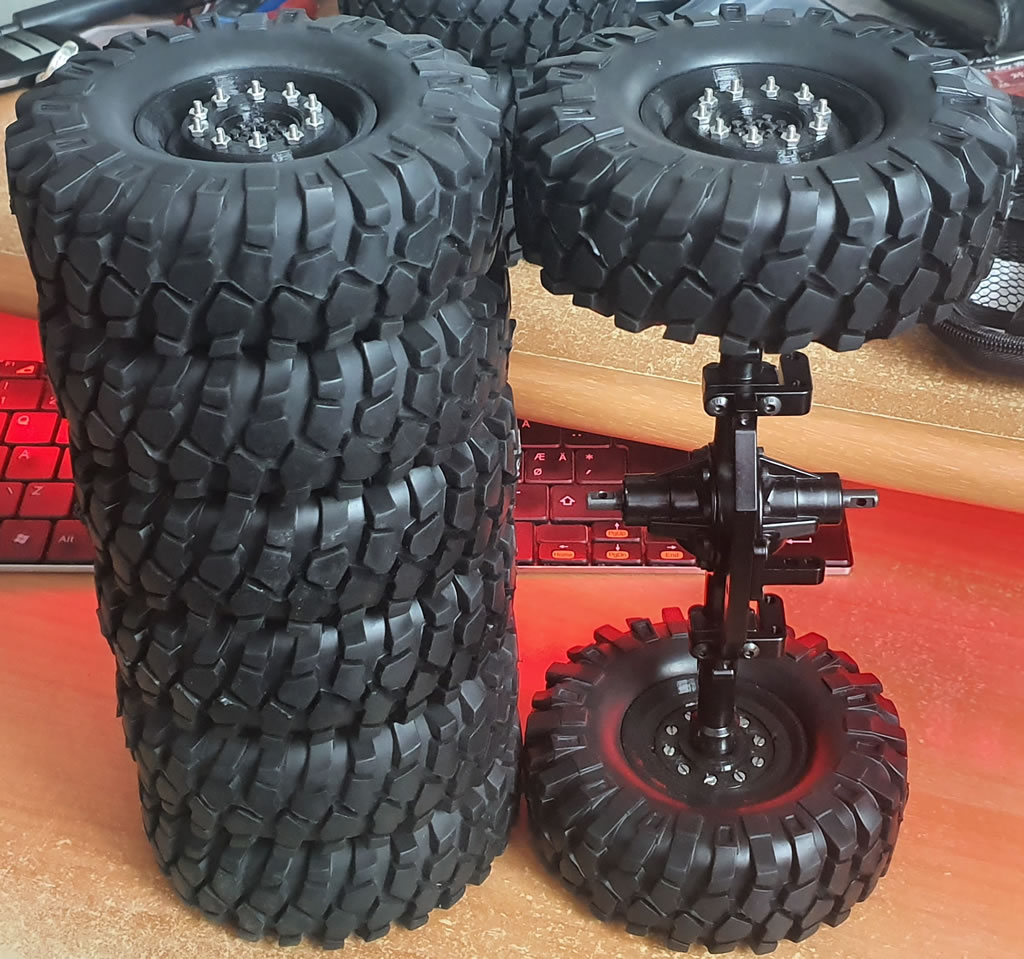

Kõik rehvid ja veljed olemas
- um_013.jpg (188.88 KiB) Vaadatud 243038 korda
Re: Unimog U2450L
Postitatud: 24.02.2021 16:54
Postitas yllar

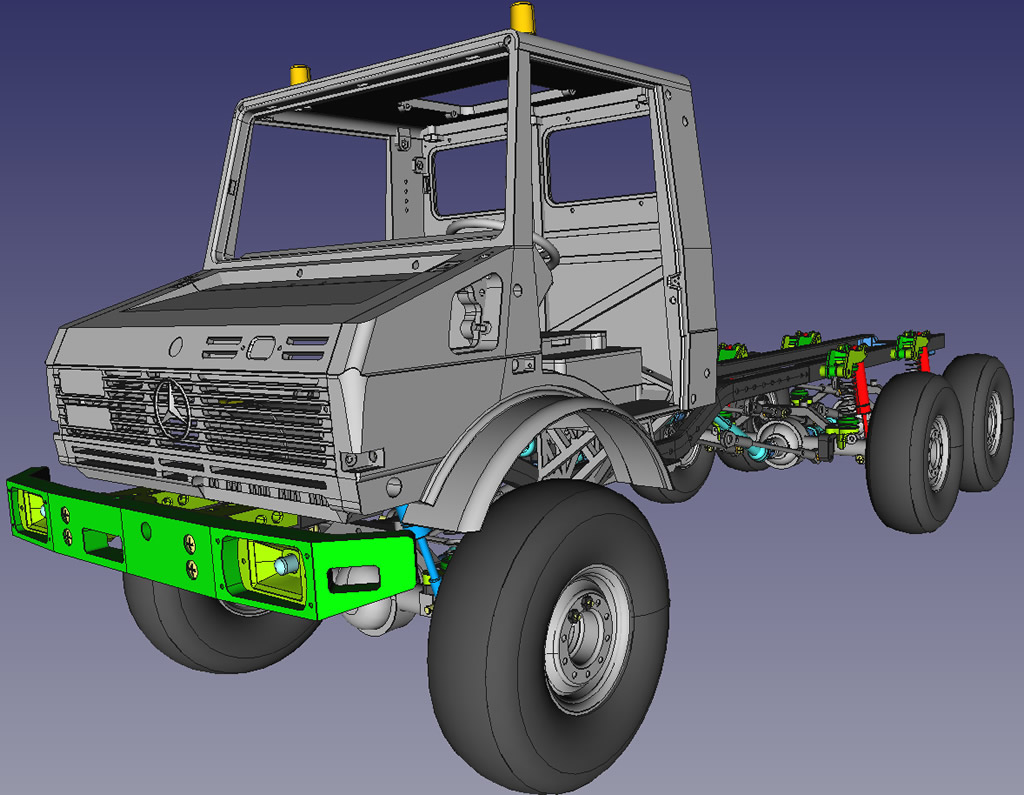

- um_014.jpg (163.5 KiB) Vaadatud 243010 korda

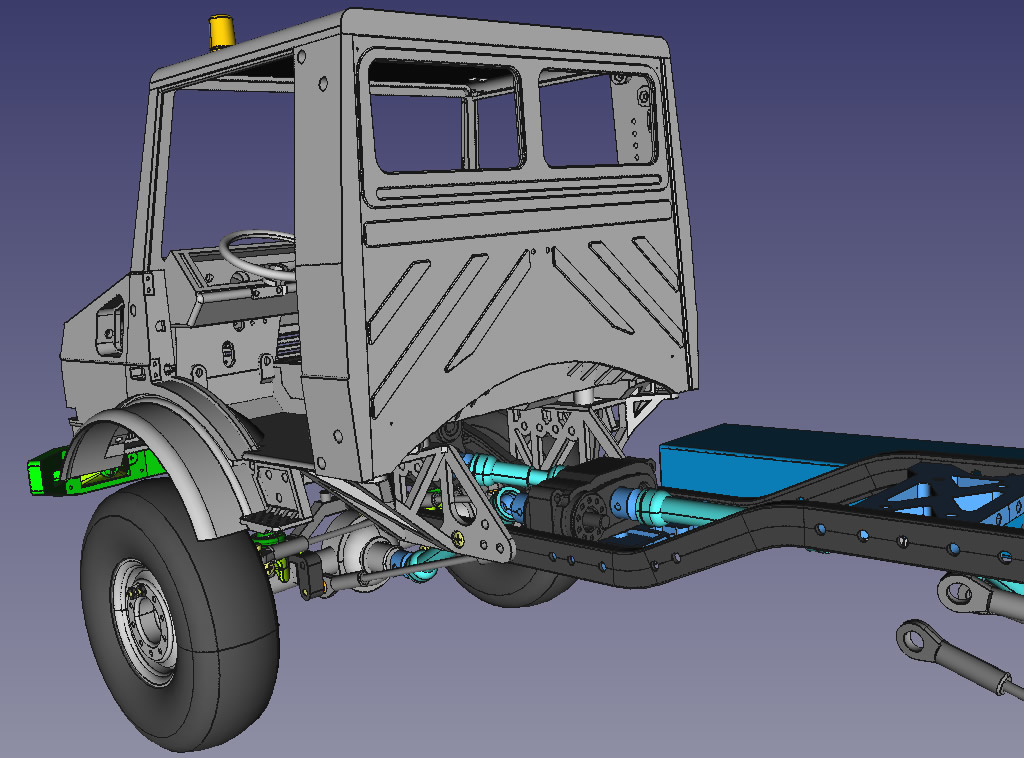

- um_015.jpg (155.54 KiB) Vaadatud 243010 korda
Re: Unimog U2450L
Postitatud: 24.02.2021 16:55
Postitas yllar

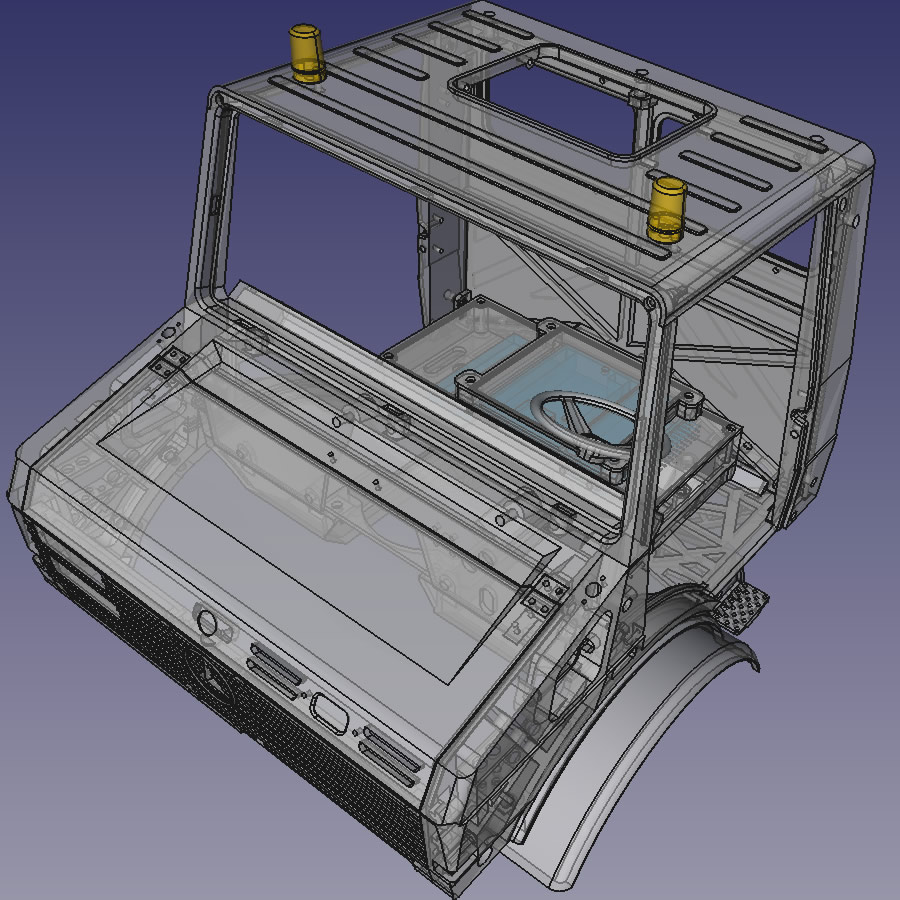

- um_016.jpg (194.66 KiB) Vaadatud 243009 korda

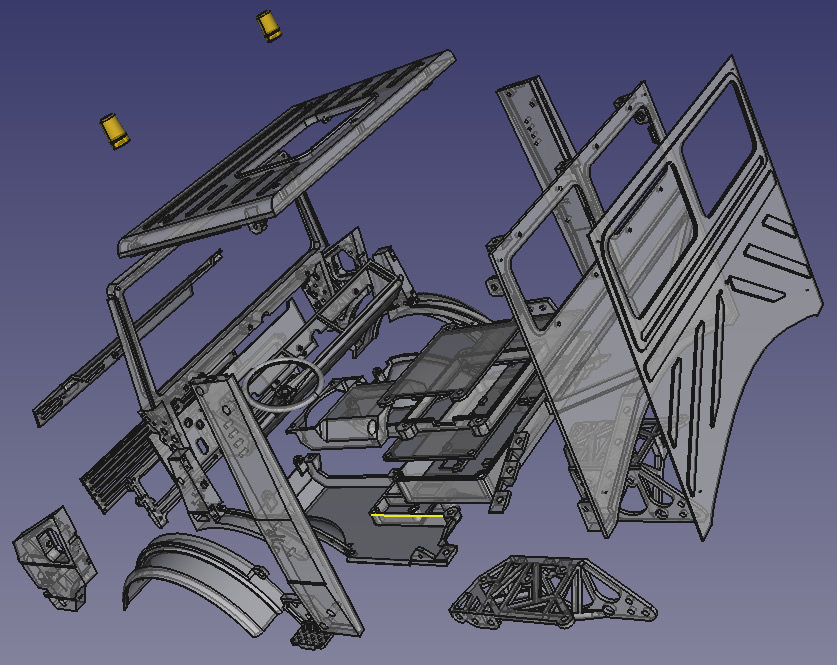

- um_017.jpg (165.71 KiB) Vaadatud 243009 korda

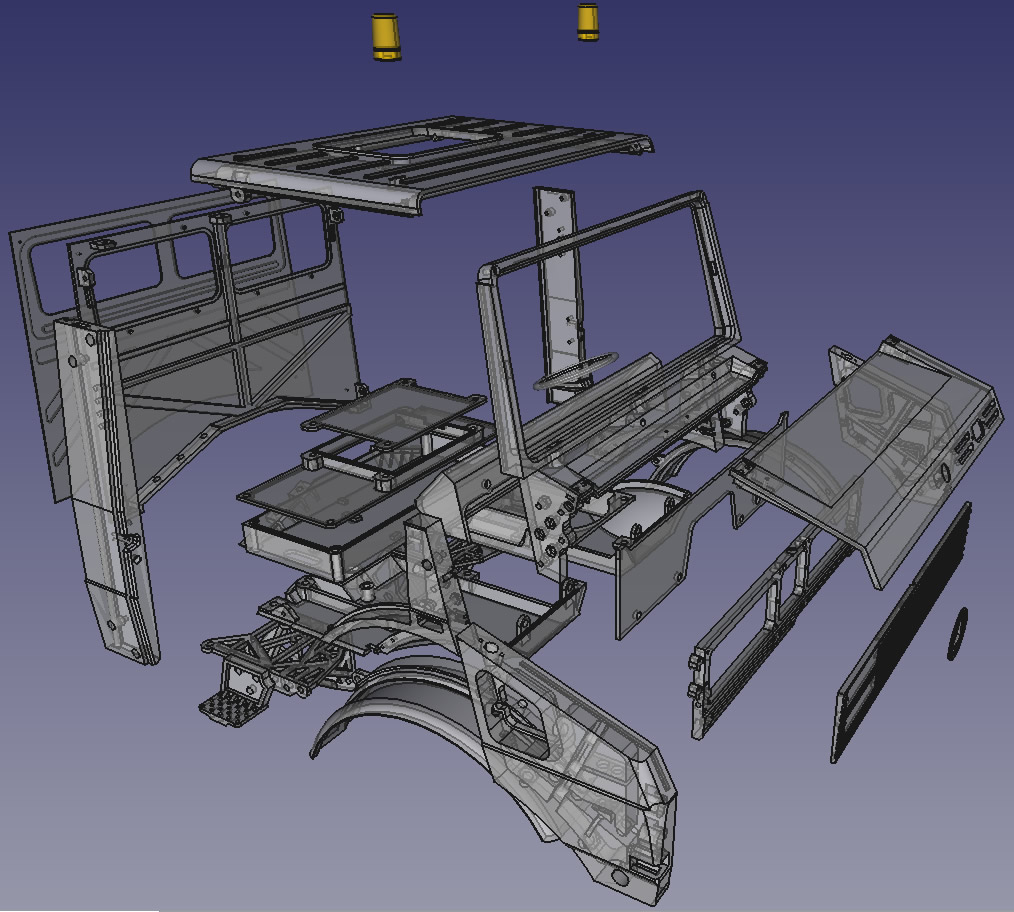

- um_018.jpg (188.03 KiB) Vaadatud 243009 korda
Re: Unimog U2450L
Postitatud: 02.03.2021 21:01
Postitas yllar

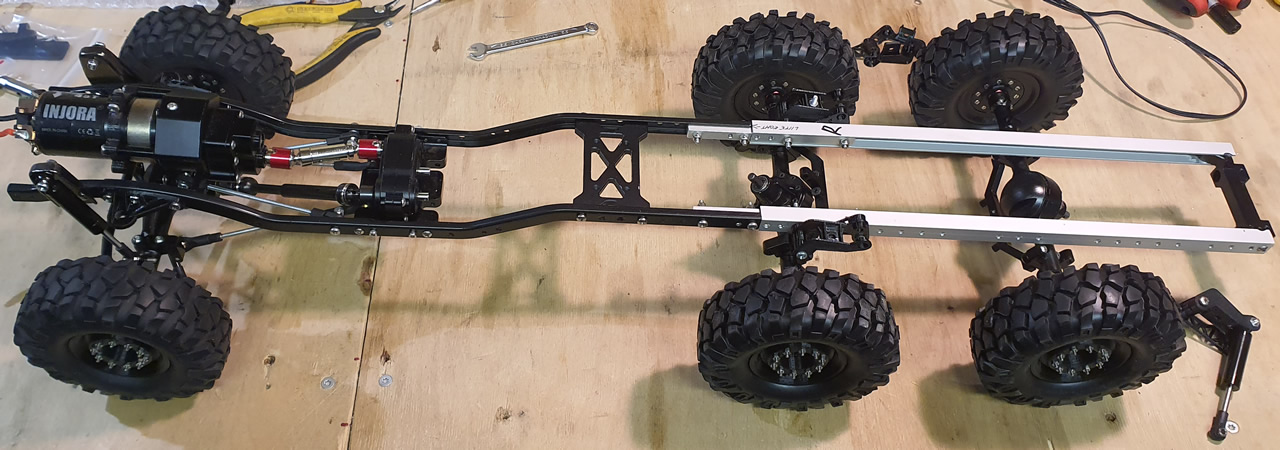

Alustasin vaikselt ehitusega.
- um_019.jpg (187.76 KiB) Vaadatud 242989 korda
Re: Unimog U2450L
Postitatud: 05.03.2021 22:00
Postitas yllar

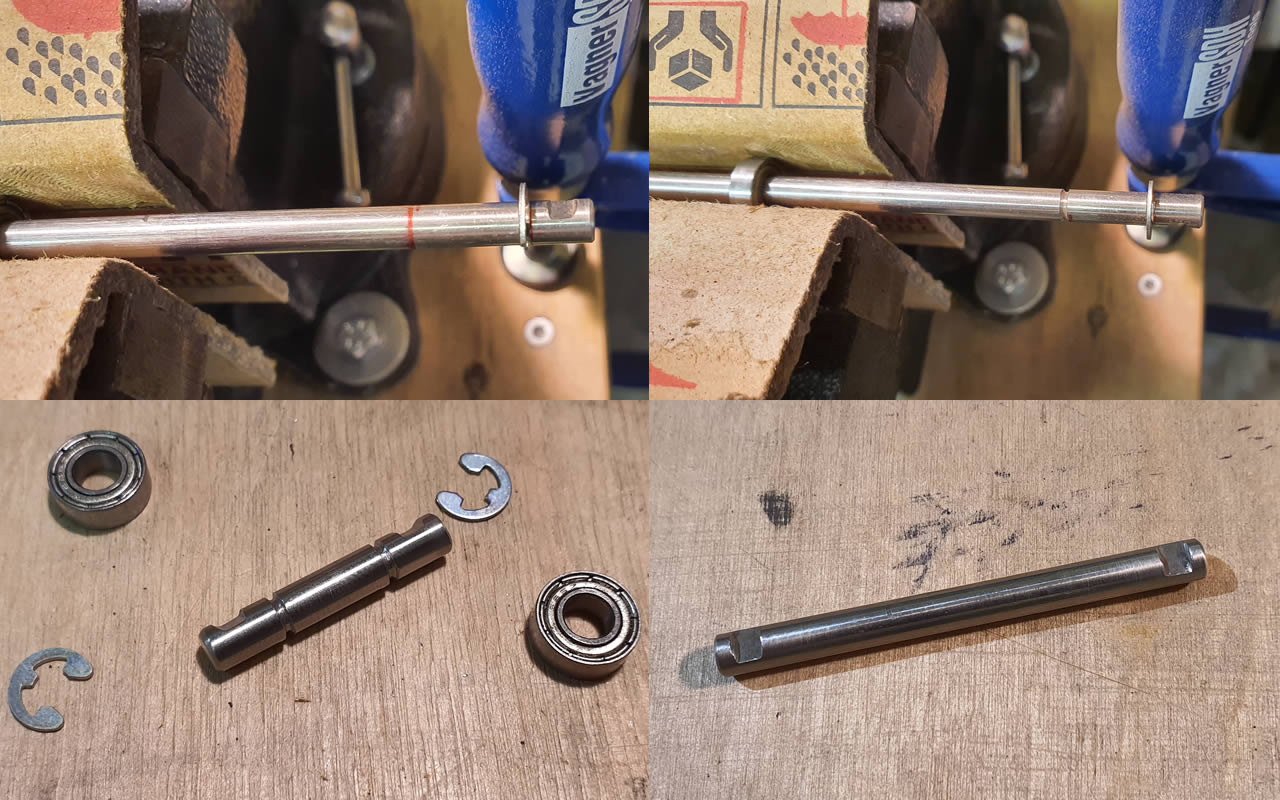

veovõllide meisterdamine
- um_020.jpg (188.34 KiB) Vaadatud 242979 korda

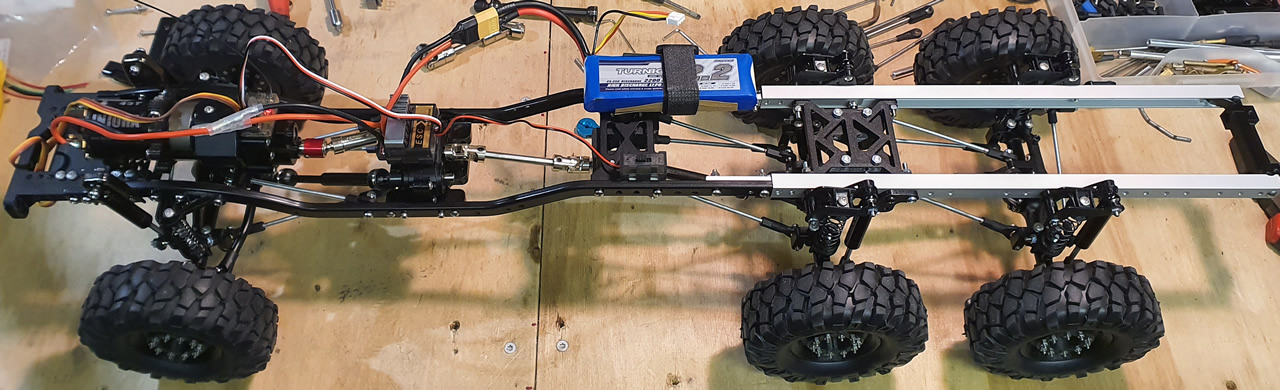

veermik valmis
- um_21.jpg (190.2 KiB) Vaadatud 242979 korda
Re: Unimog U2450L
Postitatud: 06.03.2021 22:03
Postitas yllar

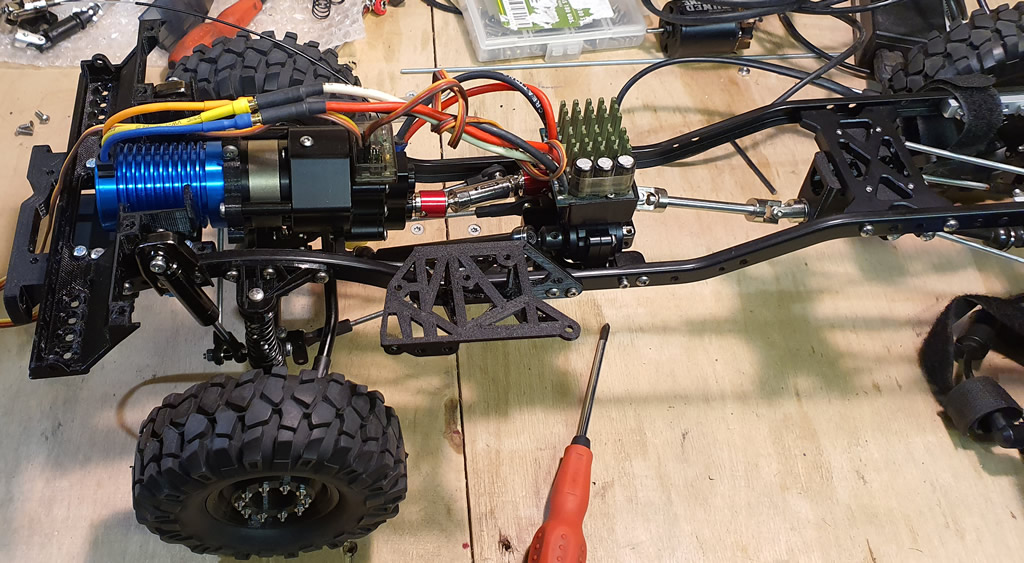

- um_22.jpg (192.01 KiB) Vaadatud 242971 korda
Re: Unimog U2450L
Postitatud: 07.03.2021 12:31
Postitas yllar

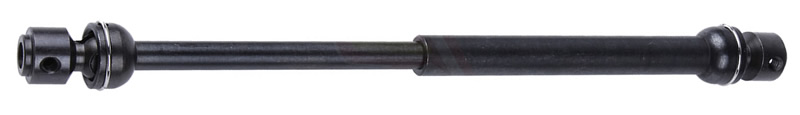

- um_024.jpg (13.53 KiB) Vaadatud 242964 korda

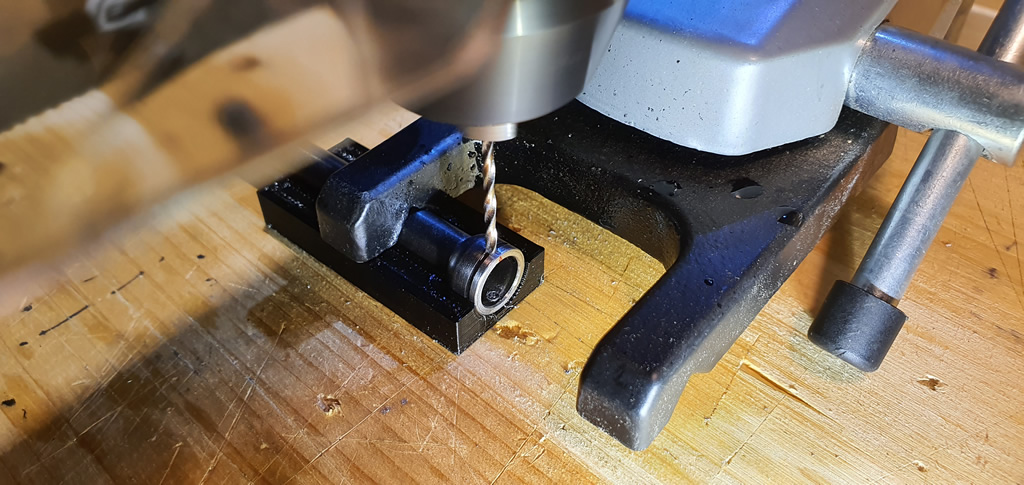

Piltide peal on ok, aga seda tüüpi hiina gardaanidel paistab olema tüüpiline probleem, et lõpu liigendite kinnitusaugud ei asu sama telje peal ja sellest tekkiv vibratsioon on meeletu. Seega pidin printima vastava aluse gardaanile, et ümarat kõvasulam materjali stabiilselt puurida. Kummagi augu puurimiseks kulus umbes 5...7 minutit.
- um_023.jpg (186.04 KiB) Vaadatud 242965 korda
Re: Unimog U2450L
Postitatud: 07.03.2021 22:00
Postitas yllar

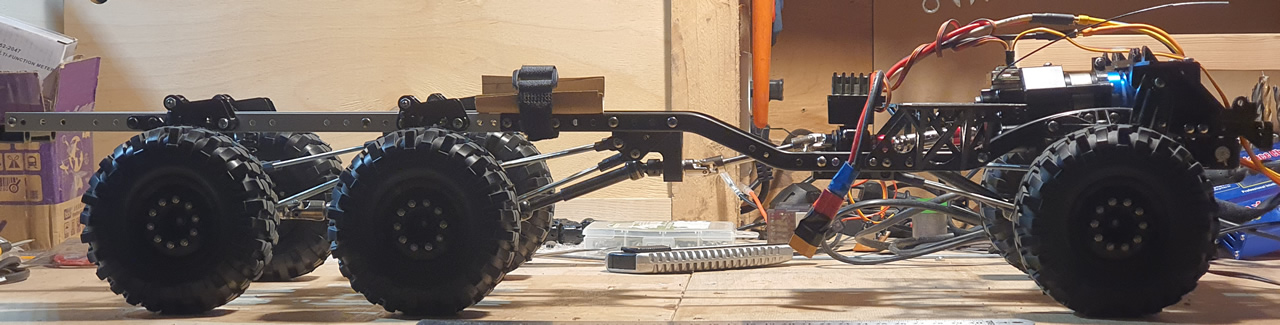

- um_025.jpg (175.8 KiB) Vaadatud 242950 korda
Re: Unimog U2450L
Postitatud: 08.03.2021 22:34
Postitas yllar

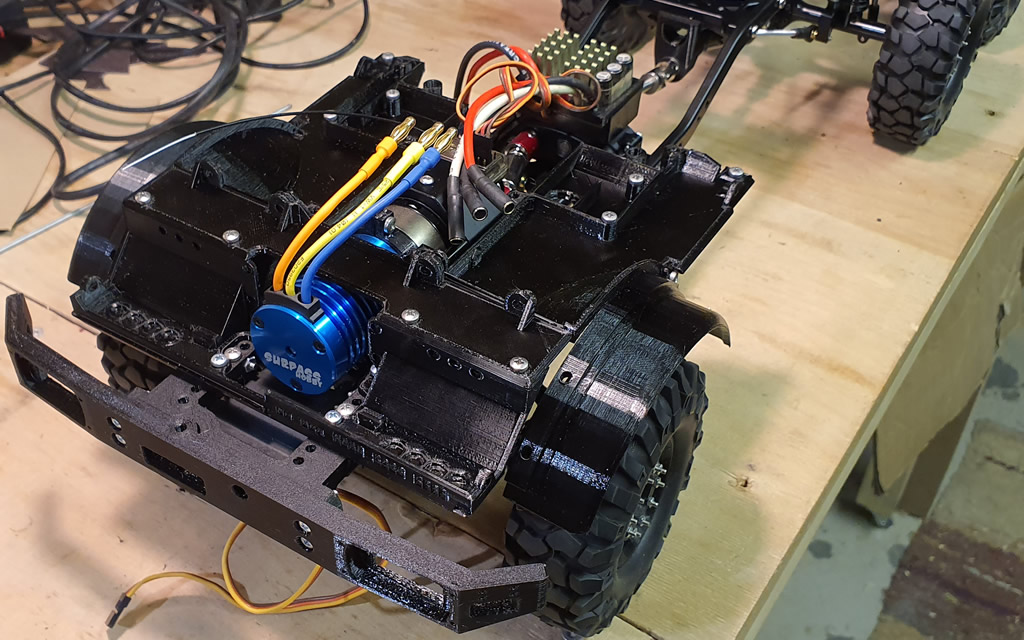

Hetke seisuga on aega kulunud printimisele (materjal PETG, kihi paksus 0.2mm):
veljed (7tk) ~38h
veermiku kinnitused ~16h
kabiini detailid ~33h (sh täna viimane detail bamper 5h)
- um_026.jpg (190.37 KiB) Vaadatud 242942 korda
Re: Unimog U2450L
Postitatud: 11.03.2021 21:16
Postitas yllar

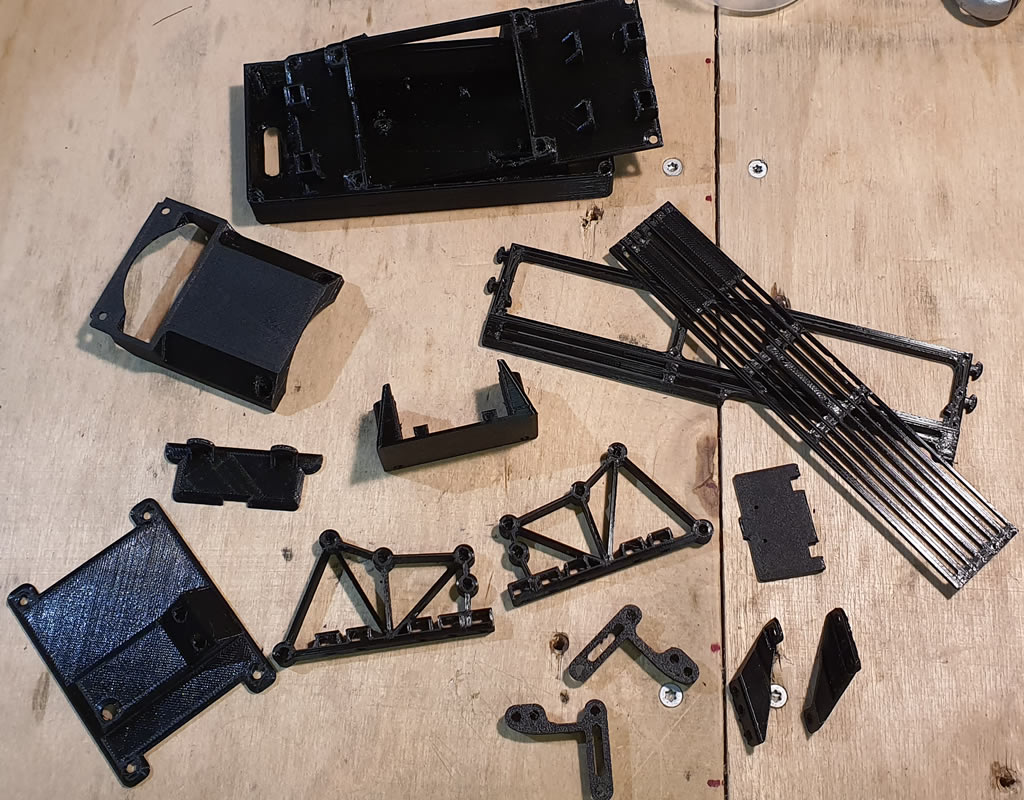

Viimase 24h jooksul prinditud detailid:
- um_027.jpg (188.71 KiB) Vaadatud 242919 korda

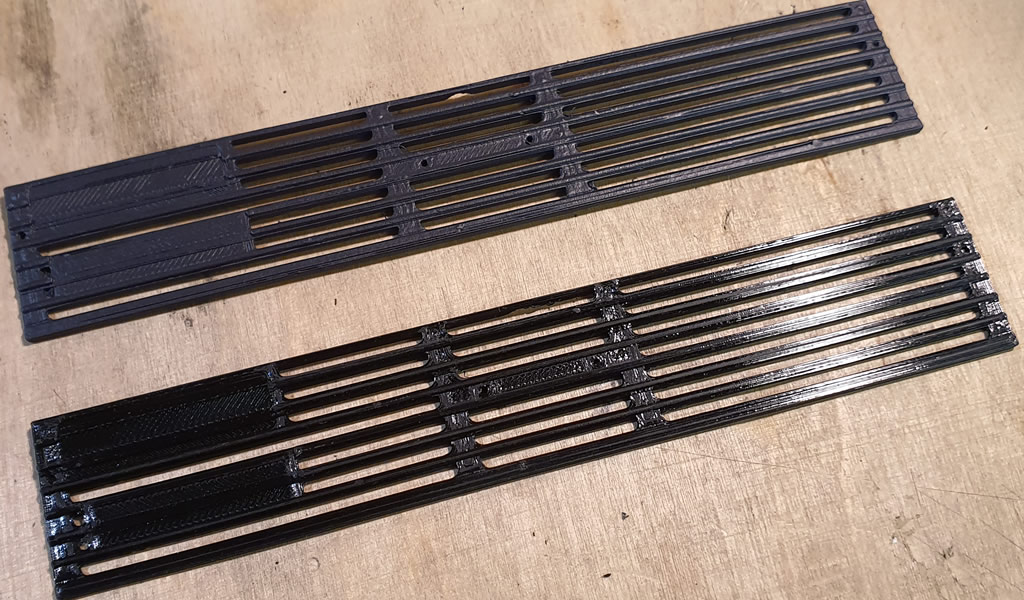

Iluvõre värvimise test, 6x krunt, 4x värv:
- um_028.jpg (192.55 KiB) Vaadatud 242919 korda
Re: Unimog U2450L
Postitatud: 12.03.2021 18:17
Postitas yllar

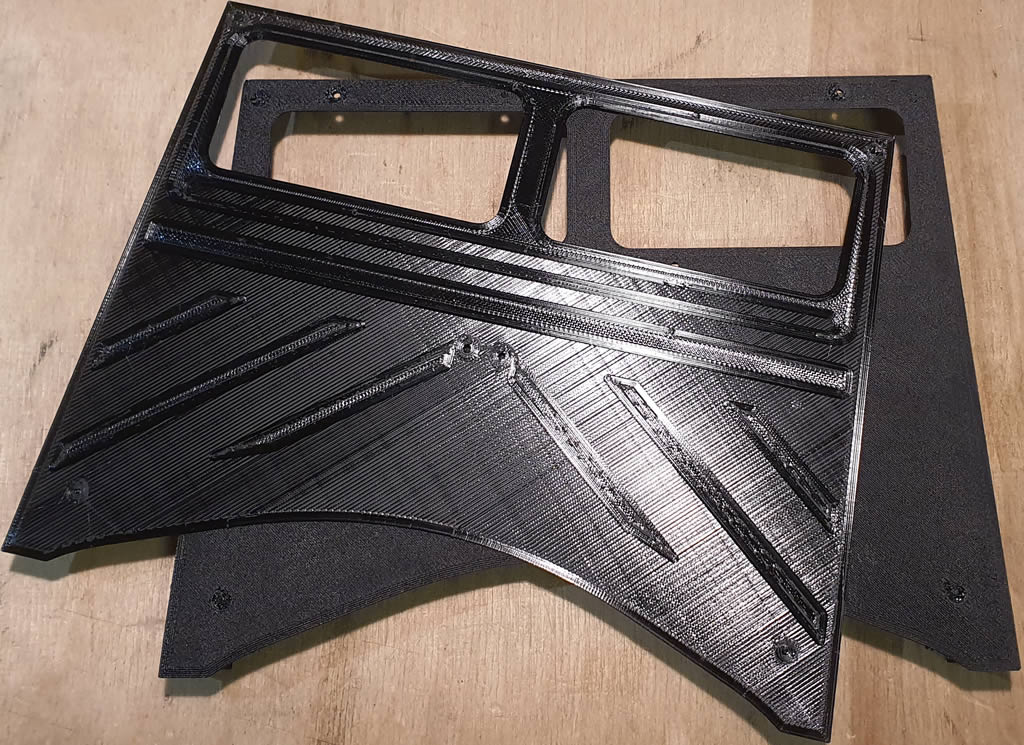

Tagasein kahest osast:
- um_029.jpg (190.16 KiB) Vaadatud 242910 korda

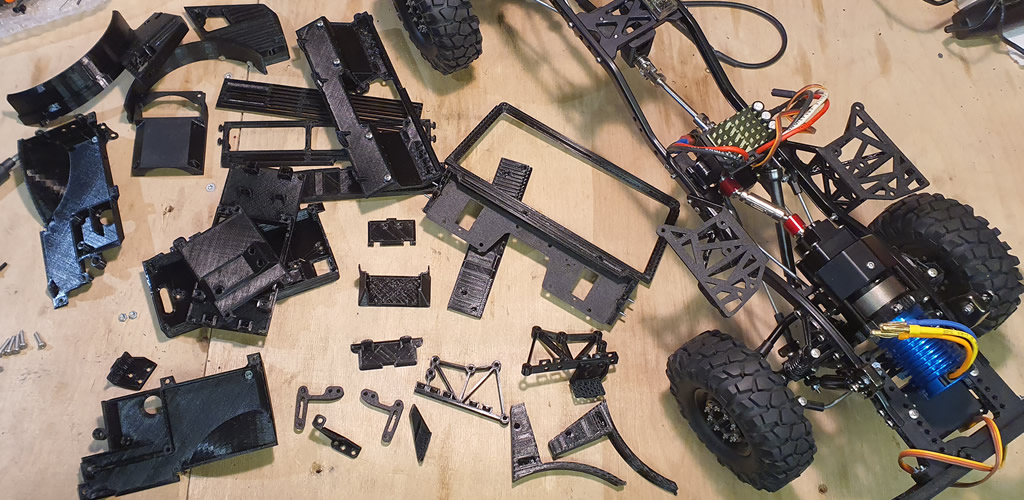

Võtsin kõik lahti, et lisada 6,4mm kõrgendust:
- um_030.jpg (188.1 KiB) Vaadatud 242910 korda
Re: Unimog U2450L
Postitatud: 12.03.2021 18:18
Postitas yllar

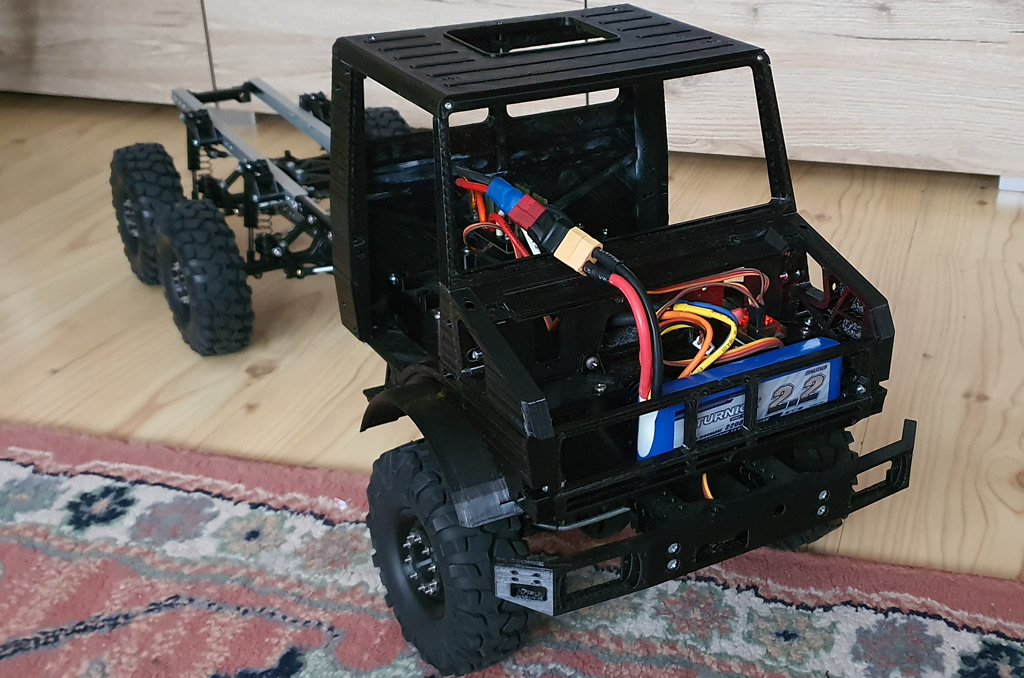

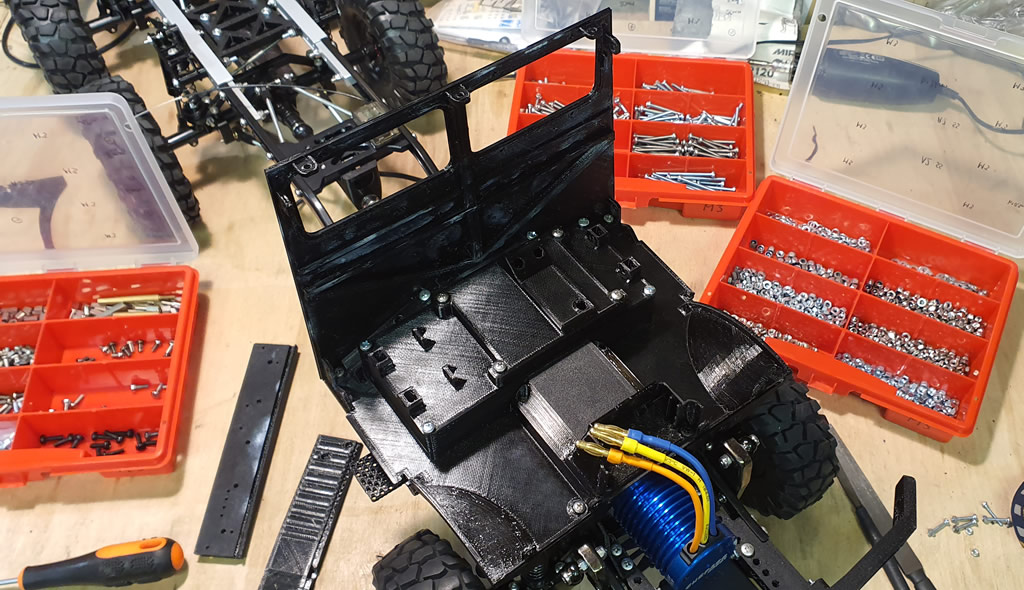

Uuesti kõik kokku:
- um_031.jpg (187.61 KiB) Vaadatud 242909 korda
- um_032.jpg (191.64 KiB) Vaadatud 242909 korda
Re: Unimog U2450L
Postitatud: 13.03.2021 15:38
Postitas yllar

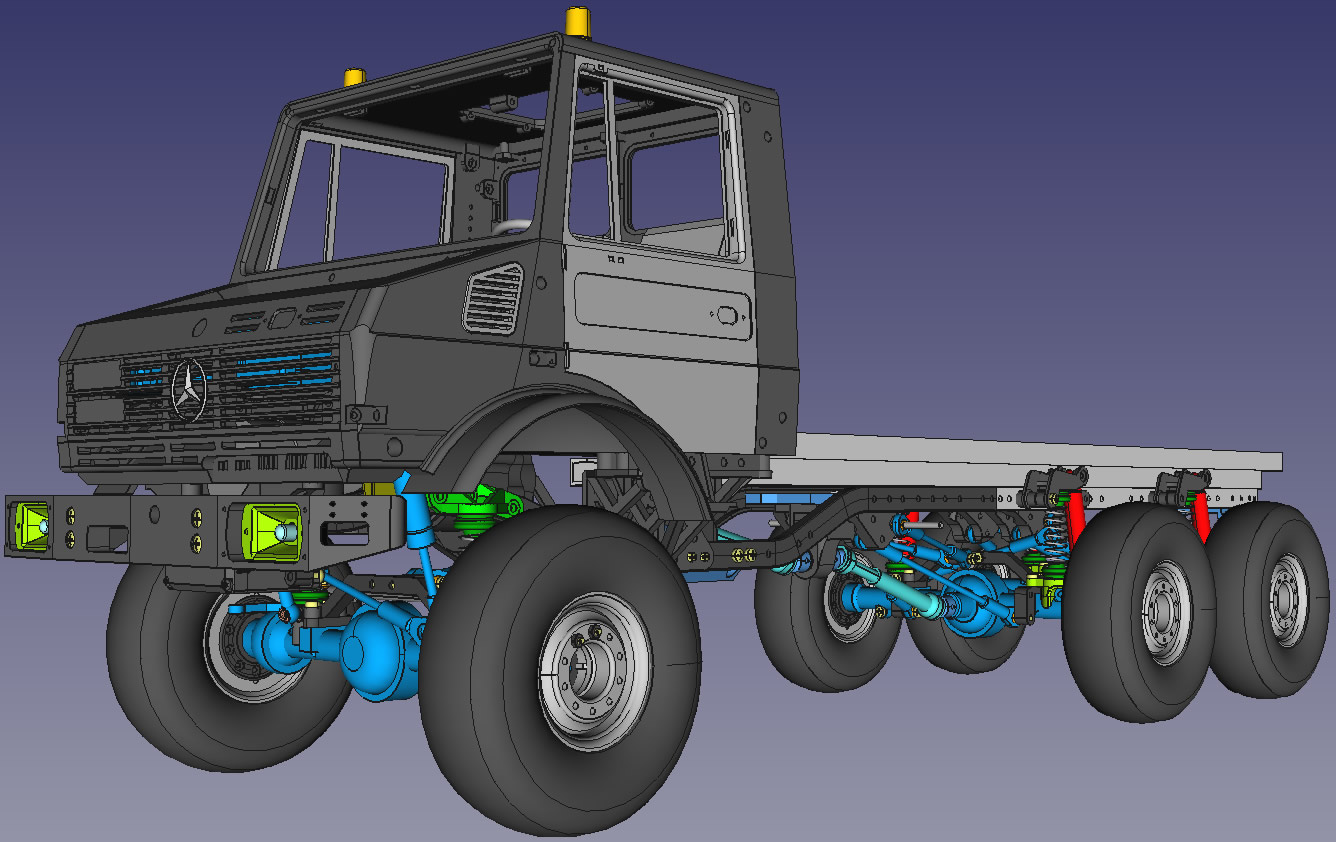

- um_033.jpg (192.54 KiB) Vaadatud 242895 korda
Re: Unimog U2450L
Postitatud: 13.03.2021 17:27
Postitas yllar

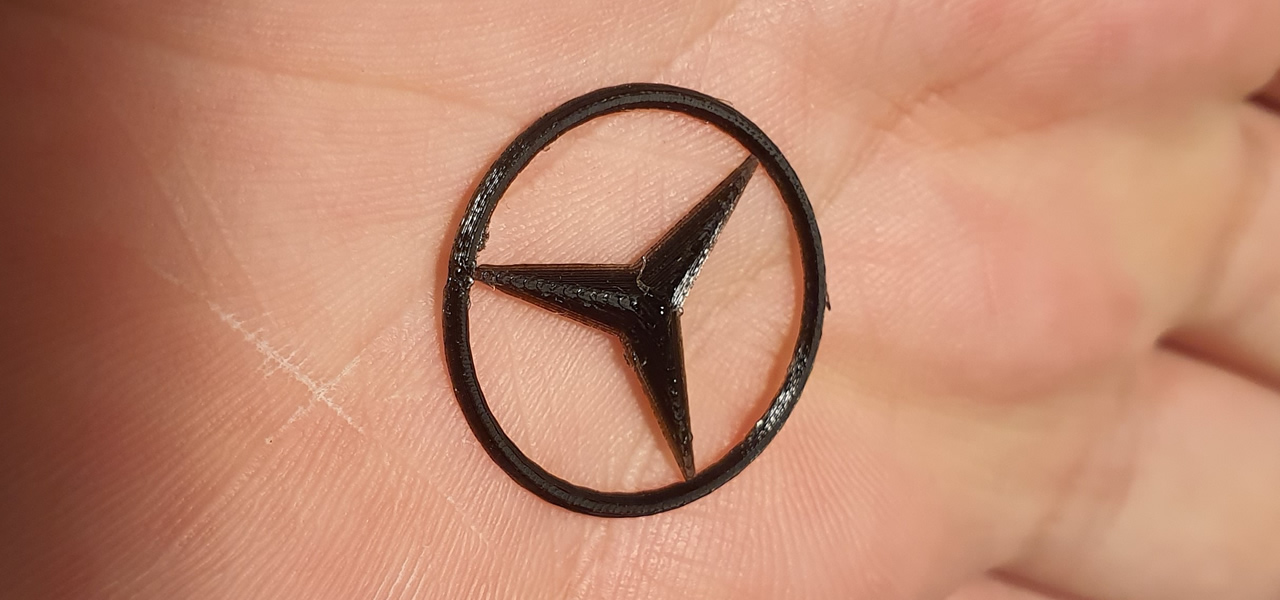

Düüs 0,4 mm, kihi kõrgus 0,1 mm, printimise aeg 3 minutit:
- um_034.jpg (185.71 KiB) Vaadatud 242894 korda
Re: Unimog U2450L
Postitatud: 15.03.2021 21:47
Postitas yllar

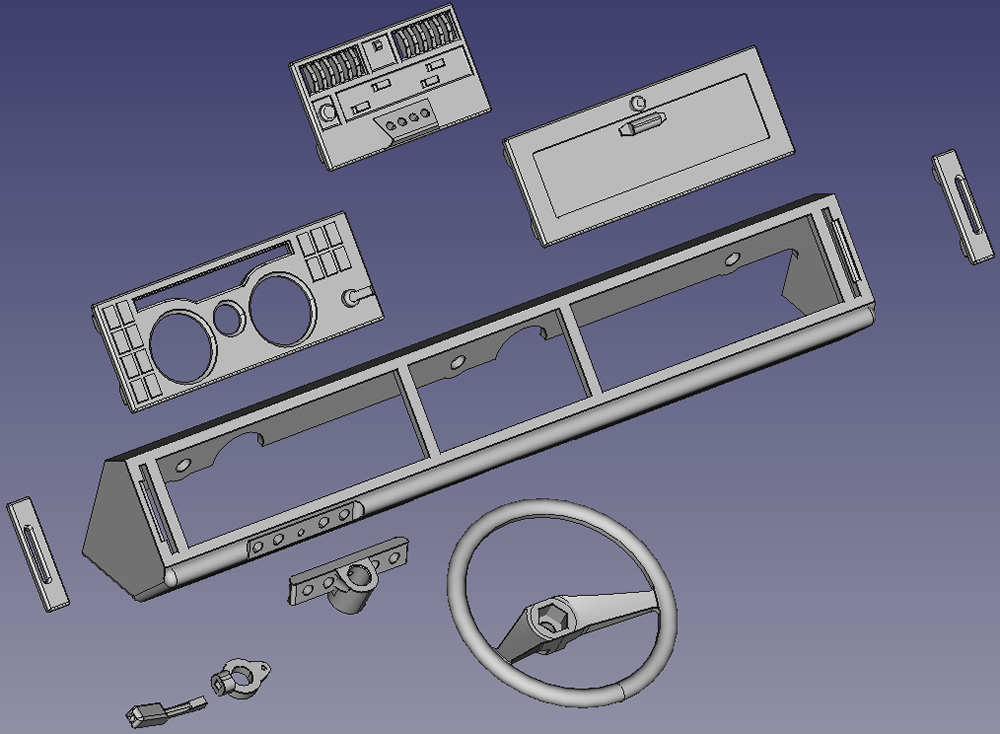

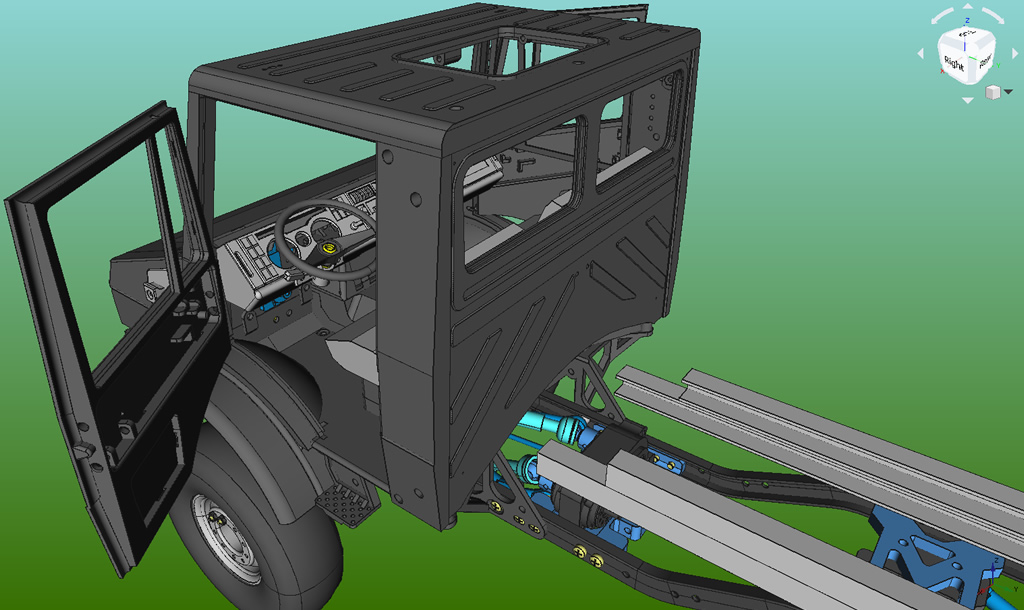

Salongi vaja veel uksepolstrid, istmed ja pedaalid teha:
- um_035.jpg (186.72 KiB) Vaadatud 242885 korda
- um_036.jpg (157.99 KiB) Vaadatud 242883 korda
Re: Unimog U2450L
Postitatud: 24.11.2021 11:06
Postitas yllar

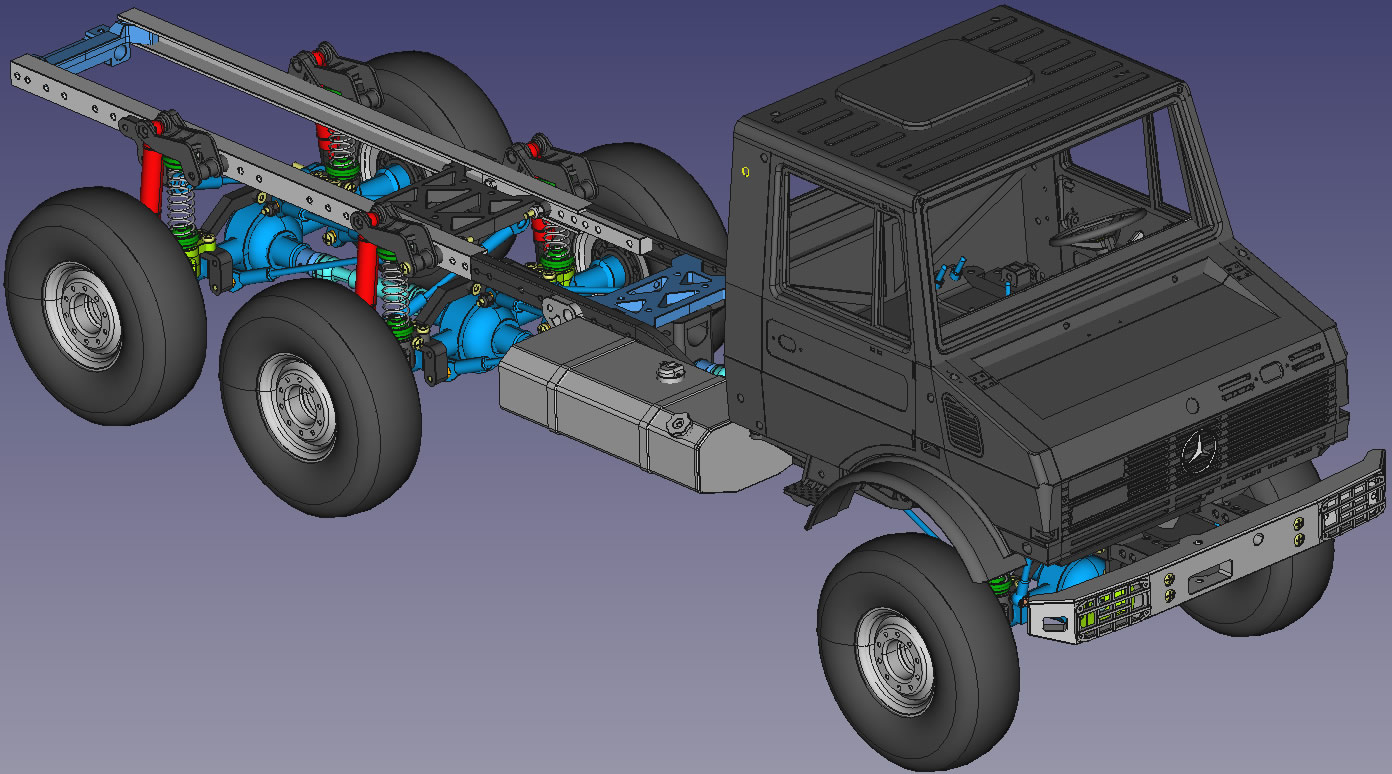

Peale pikemat puhkust tekkis gramm aega edasi toimetada...
- um_037.jpg (194.06 KiB) Vaadatud 241334 korda
- um_038.jpg (88.63 KiB) Vaadatud 241334 korda
- um_039.jpg (89.83 KiB) Vaadatud 241334 korda

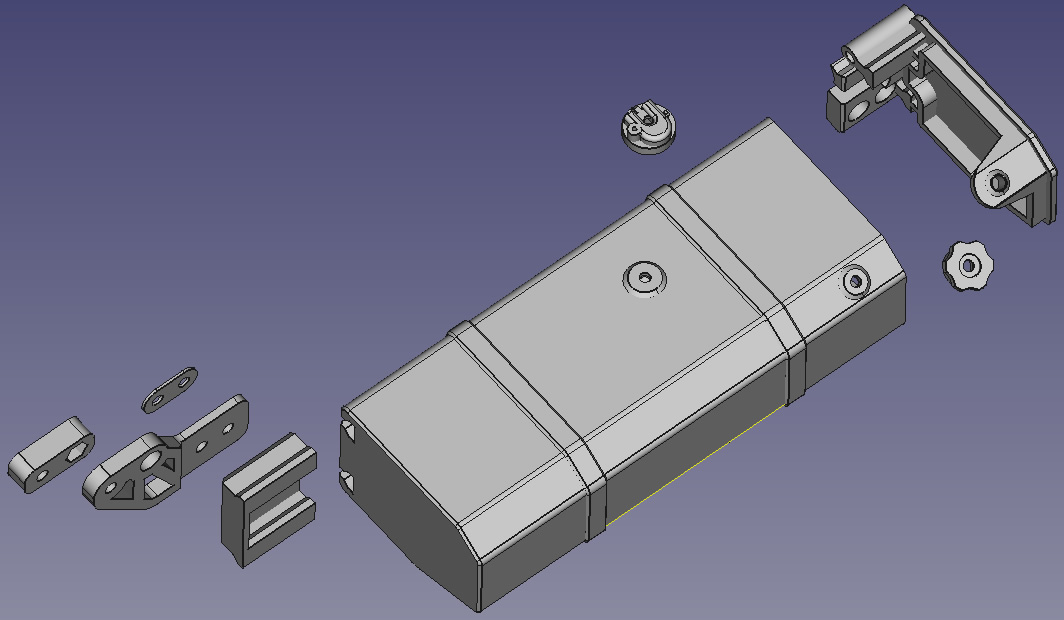

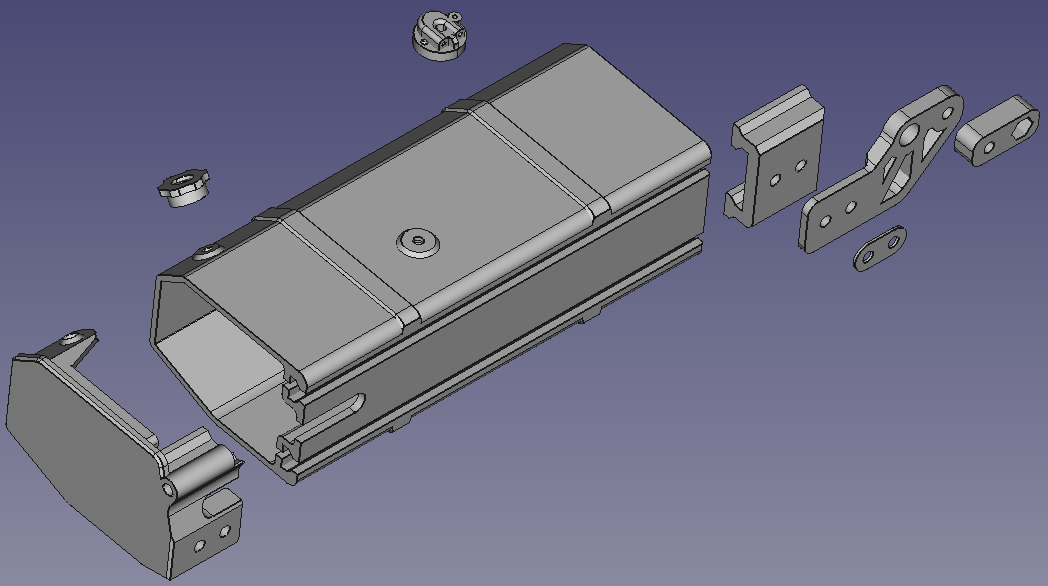

Juurde tehtud:
*kütusepaak (aku konteiner, 2S 2.2Ah või 3S 2.2Ah)
*Katuseluuk
*Uus esiraud (tugevam)
*Tulede grillid
Re: Unimog U2450L
Postitatud: 24.11.2021 23:11
Postitas yllar

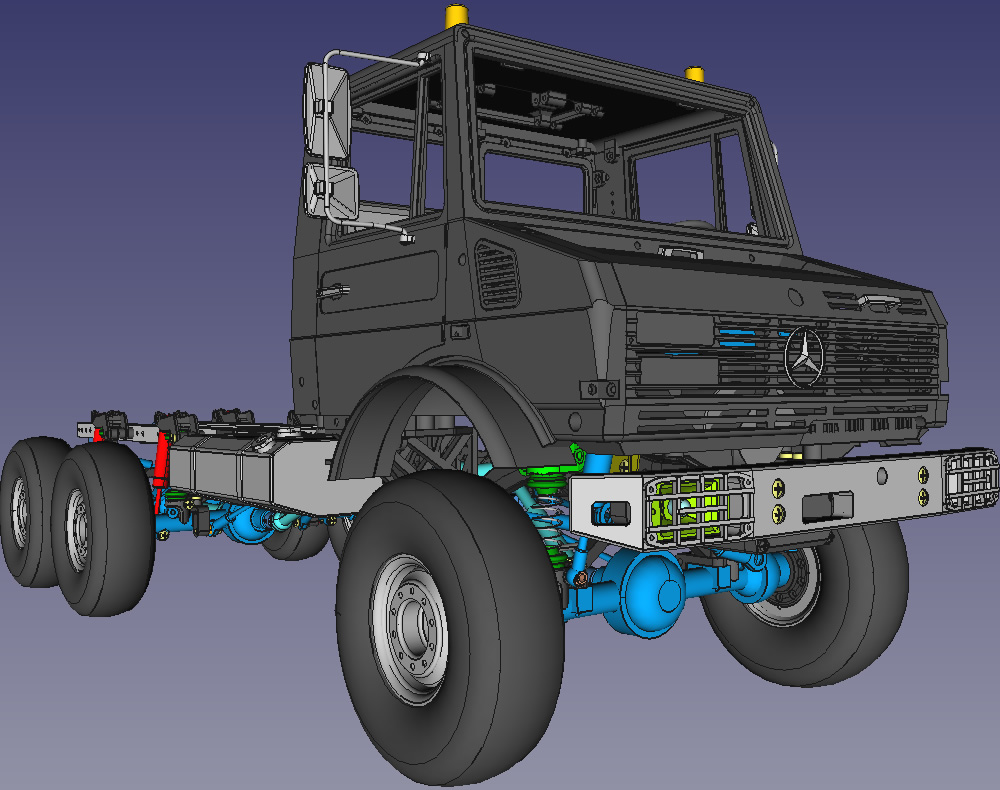

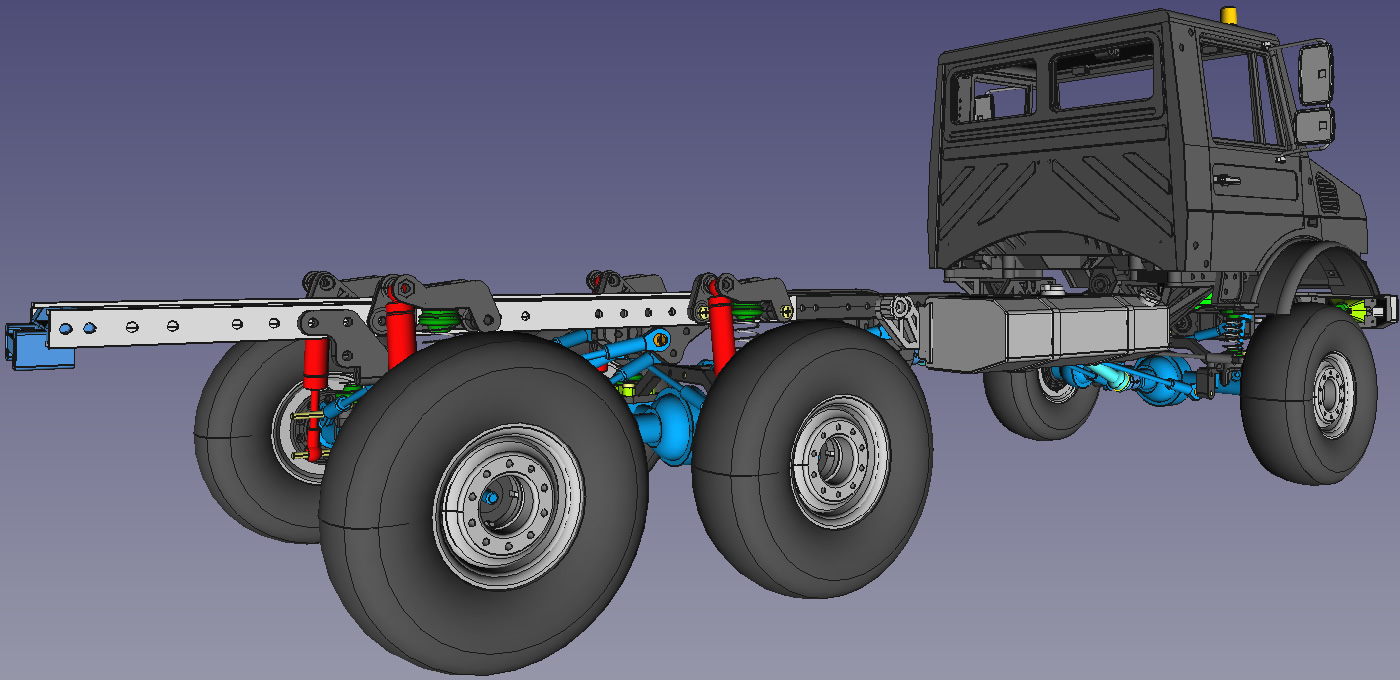

Lisandusid küljepeeglid ja käepidemed:
- um_040.jpg (189.63 KiB) Vaadatud 241328 korda
- um_041.jpg (189.65 KiB) Vaadatud 241327 korda
Re: Unimog U2450L
Postitatud: 25.11.2021 21:32
Postitas yllar

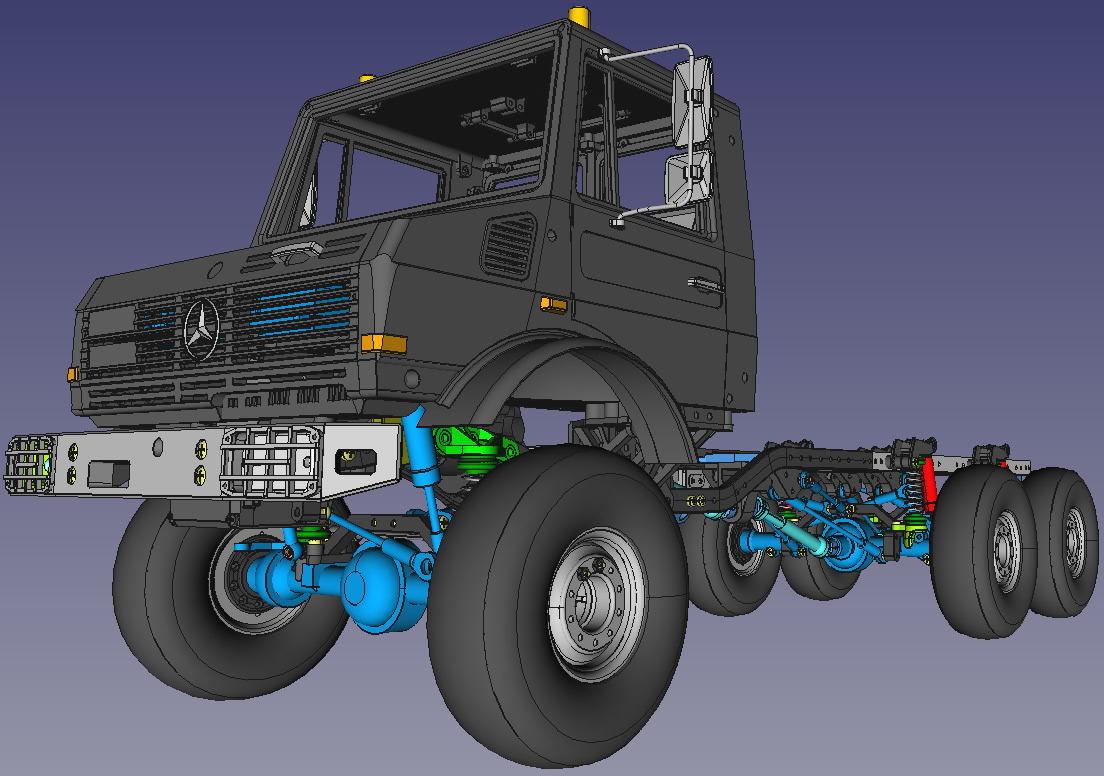

Lisatud suunatuled:
- um_042.jpg (189.26 KiB) Vaadatud 241323 korda

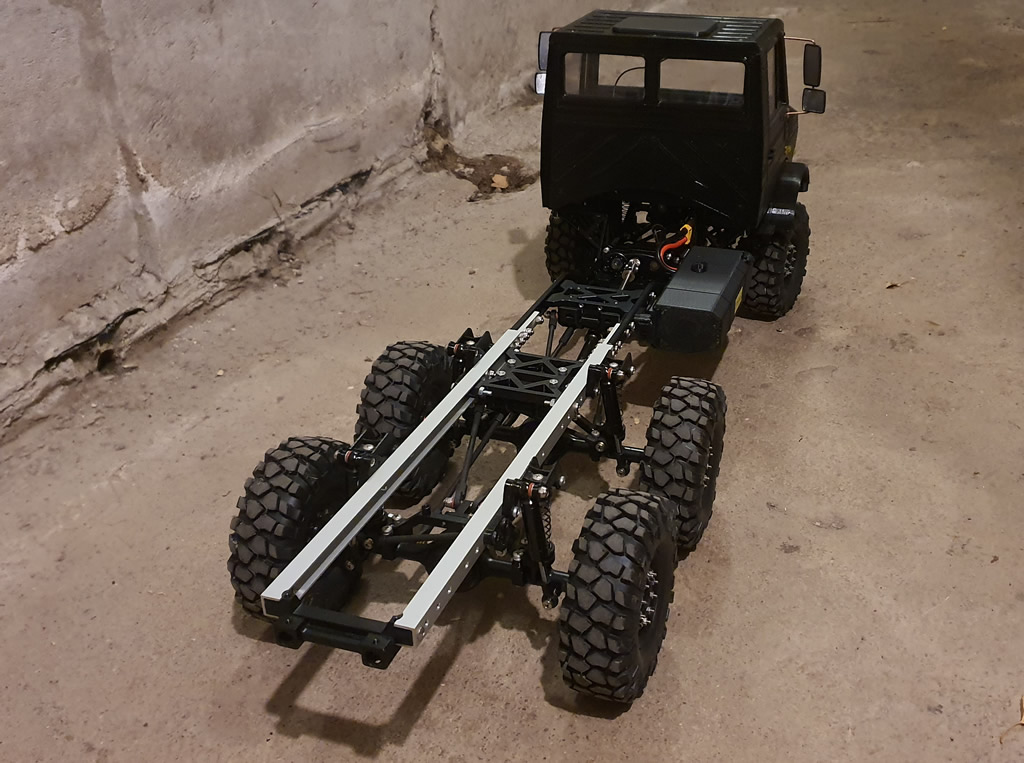

Midagi ka päris masinast:

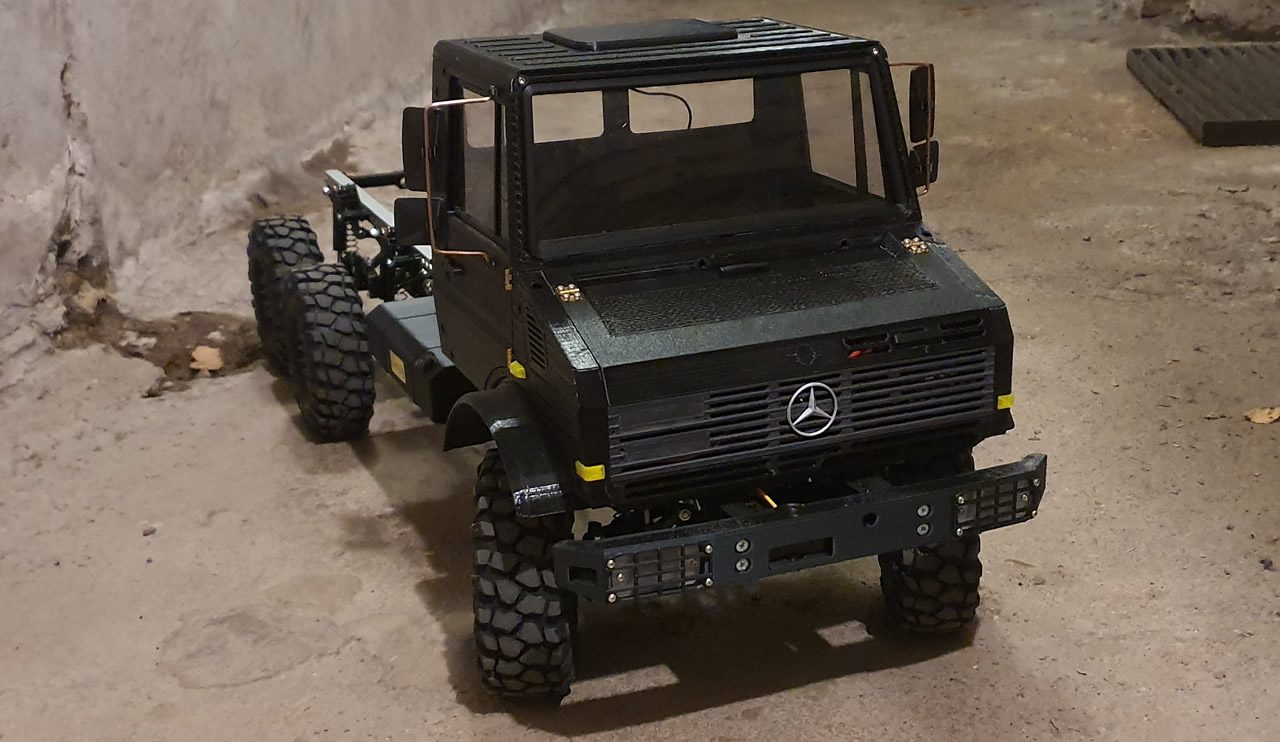

- um_043.jpg (188.33 KiB) Vaadatud 241323 korda
- um_044.jpg (179.72 KiB) Vaadatud 241323 korda
Re: Unimog U2450L
Postitatud: 28.11.2021 21:18
Postitas yllar

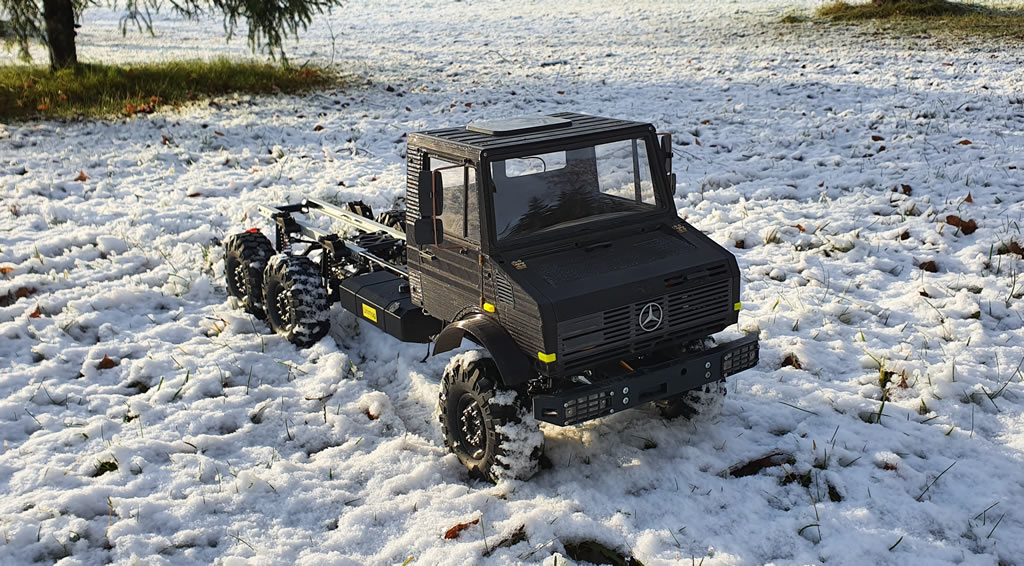

- um_045.jpg (194.1 KiB) Vaadatud 241308 korda

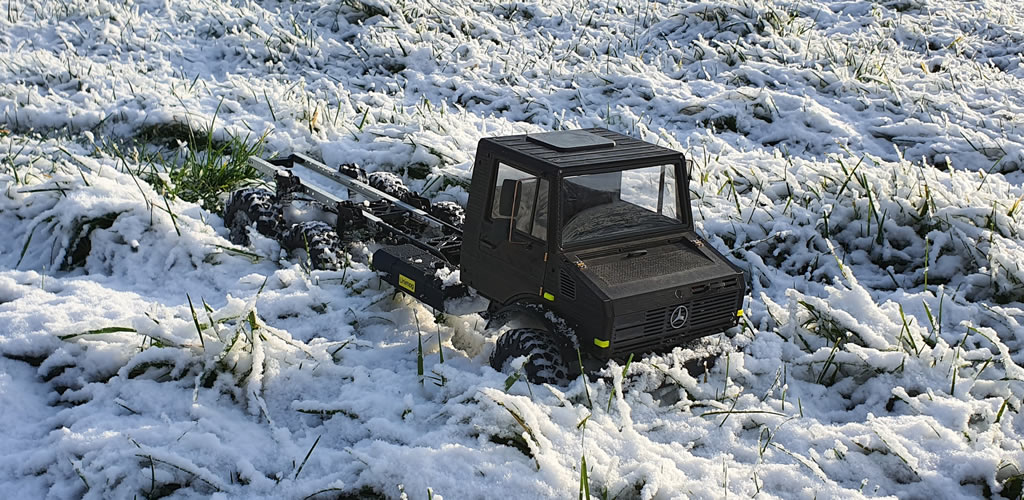

- um_046.jpg (192.49 KiB) Vaadatud 241308 korda
Re: Unimog U2450L
Postitatud: 28.11.2021 21:28
Postitas yllar

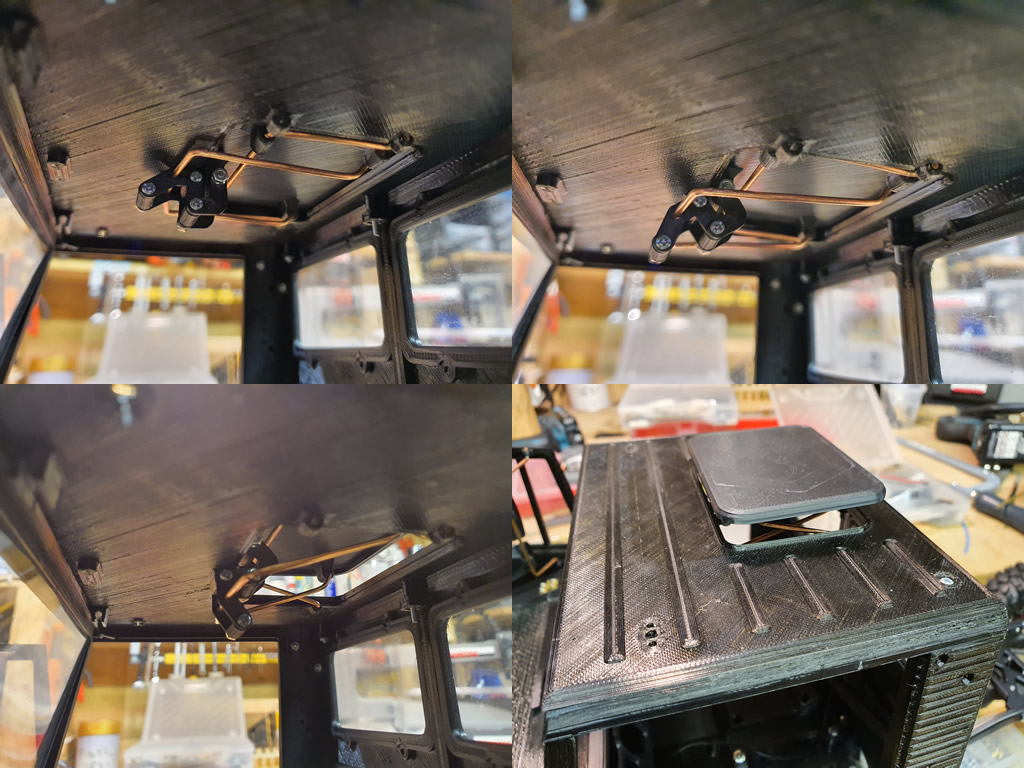

Katuseluugi mehhanism:
- um_047.jpg (194.65 KiB) Vaadatud 241307 korda
