T.C. Showtime
Postitatud: 27.03.2016 20:49
Postitas yllar
Peale mõnda aega fordi katsetamist tekkis huvi millegi sportlikuma ehitamiseks. Poes olevad mänguasjad mulle ei ole väga meeltmööda. Ehitan pigem ise, kuna olen rohkem nokitseja tüüpi
.
Suht juhuslikult sattusin yt vahvate masinate otsa nö rock bouncer'id. Siht leitud, hakkasin uurima millist masinat võiks järgi teha, esialgu tundus Tim Cameroni Ultra Bouncer väga huvitava konstruksiooniga, aga siiski otsustasin Showtime kasuks.
Näppud rakkus guugeldasin mööda ilma ringi, et võimalikult palju foto materjali joonise jaoks saada. Ametlikke jooniseid neti avarustes ei kohanud. Õnnestus leida materjali enamlevinud telgedevahe kohta ja siis sain fotodel oleva masina paberil mõõtkavasse panna.
Aktiivsemalt tegelema hakkasin projektiga kuskil veebruari alguses, hetkel on umbes 2/3 valmis.
Üldviimistlus (lihvimine, värvimine) tegemata, paluks mitte kommenteerida
Sellega tegeleb siis, kui kõik 100% valmis.

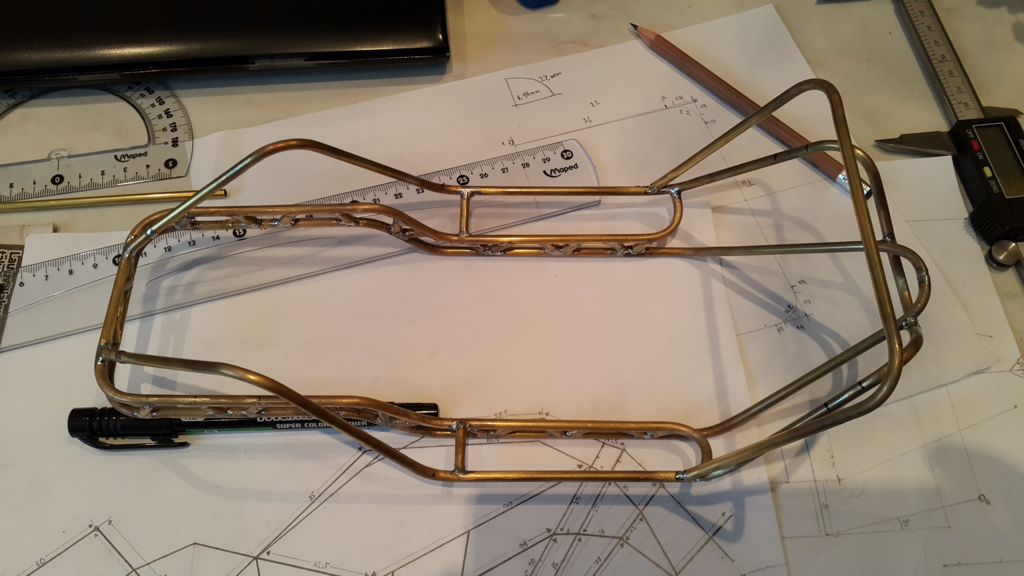

Täpsemad toimetused piltidel näha...

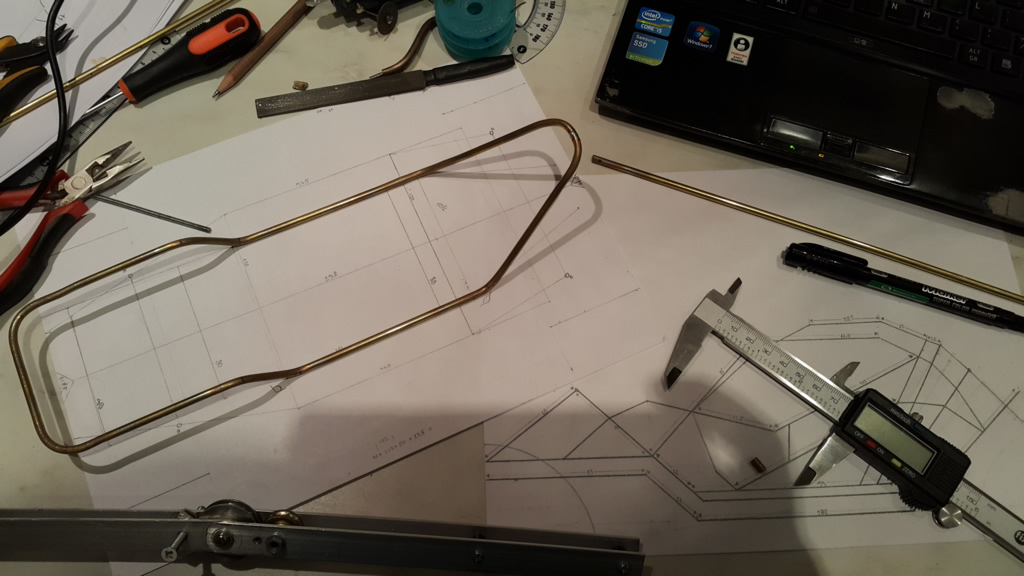

- st_01.jpg (155.12 KiB) Vaadatud 26059 korda
- st_02.jpg (161.29 KiB) Vaadatud 26059 korda

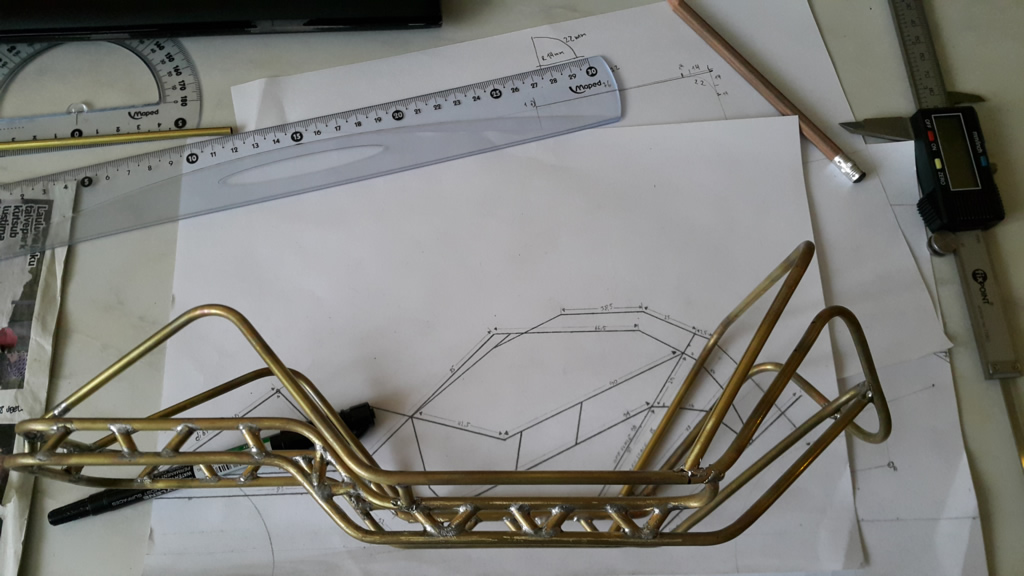

- st_03.jpg (161.77 KiB) Vaadatud 26059 korda
Proovi aegajalt uuendusi kirja panna/üles laadida.
Re: T.C. Showtime
Postitatud: 27.03.2016 20:56
Postitas yllar
Olulisemad asjad mida tarvis läks:
* 4mm messing toru 10m
* 100g tinarull hakkab otsa saama
* Welleri jootevedelik (happeline, et jootekoht tugevam oleks)
* Gaasikolb
* Hunnik erinevaid viile
* Ise ehitatud kahe astmeline toru painutaja, mõningatelt piltidelt võib näha olla
* toru lõikaja
* Dremel
* Kruustangid (portatiivne)

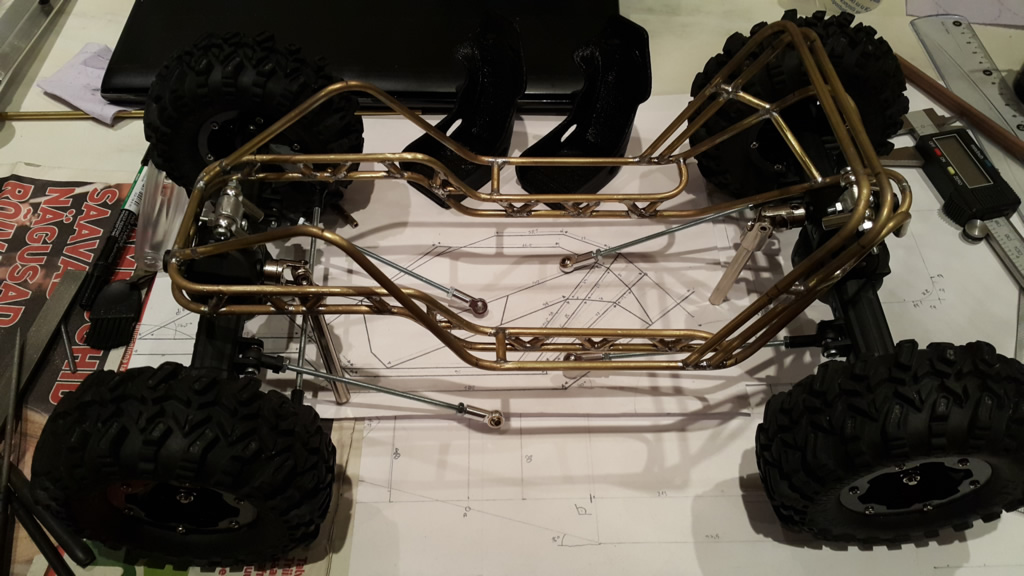

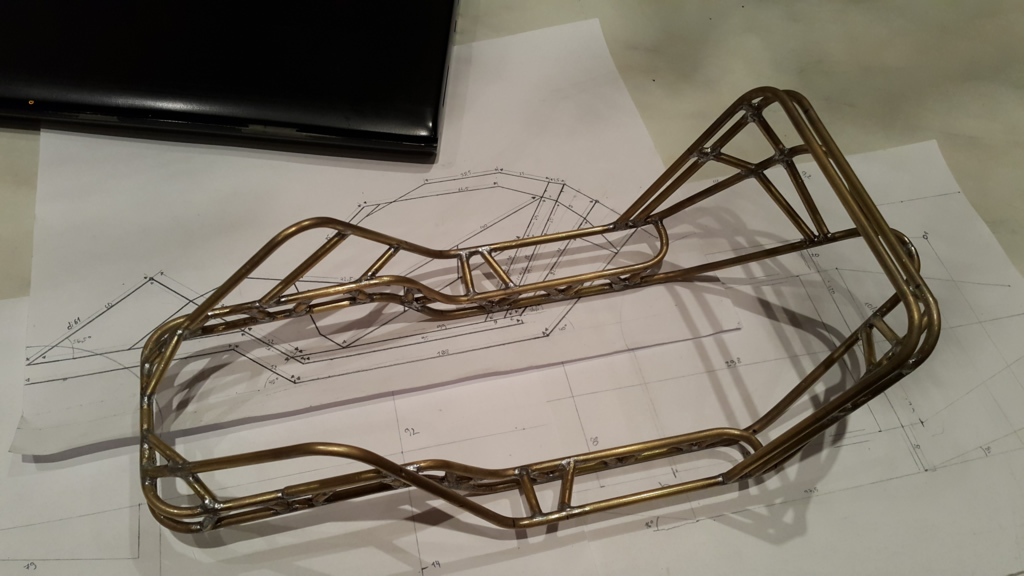

- st_04.jpg (170.57 KiB) Vaadatud 26058 korda
- st_05.jpg (181.02 KiB) Vaadatud 26058 korda

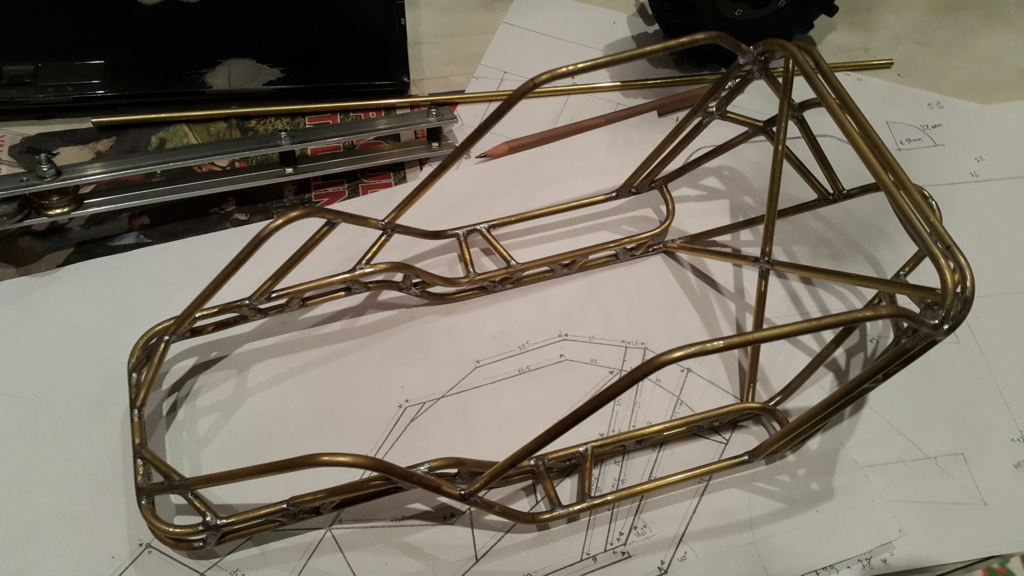

- st_06.jpg (175.53 KiB) Vaadatud 26058 korda
Re: T.C. Showtime
Postitatud: 27.03.2016 20:59
Postitas yllar
Kõige rohkem aega kulus viilimisele:

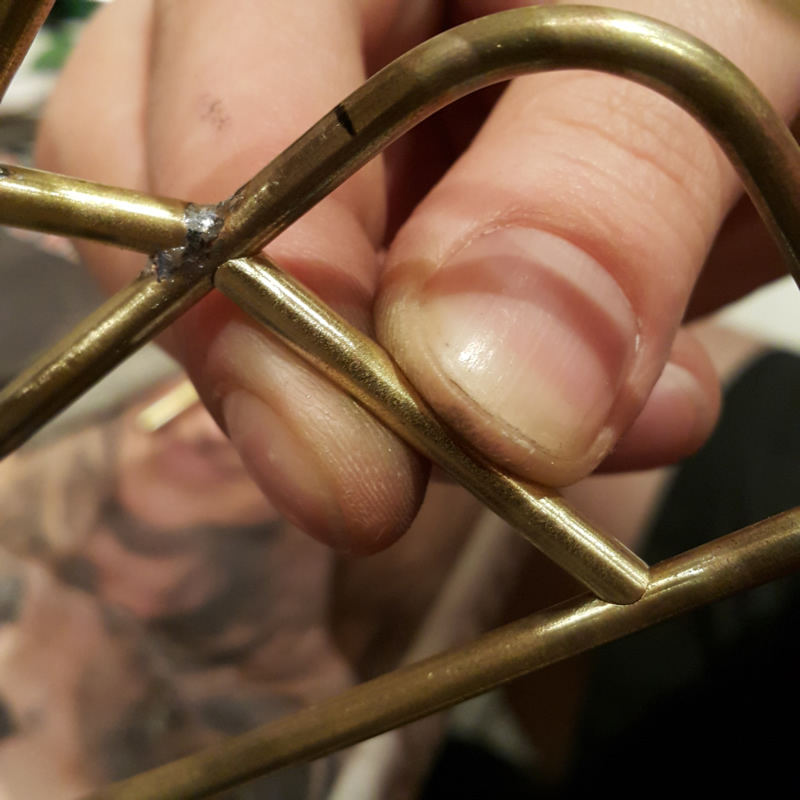

- st_000.jpg (142.39 KiB) Vaadatud 26058 korda
Mida täpsemalt pinnad kokku ajada, seda tugevam ühenduskoht jääb, sest tina on pehme, see mingit tugevust ei anna
Re: T.C. Showtime
Postitatud: 27.03.2016 21:08
Postitas yllar
Praeguse seisuga olen niikaugele jõudnud, et minimaalselt on jäänud mehhaanikat teha.
Järgmine etapp on elektroonika kokku ajamine. Masina "ajuks" kasutan sama lahendust, mis eelmises projektiski, Arduino.

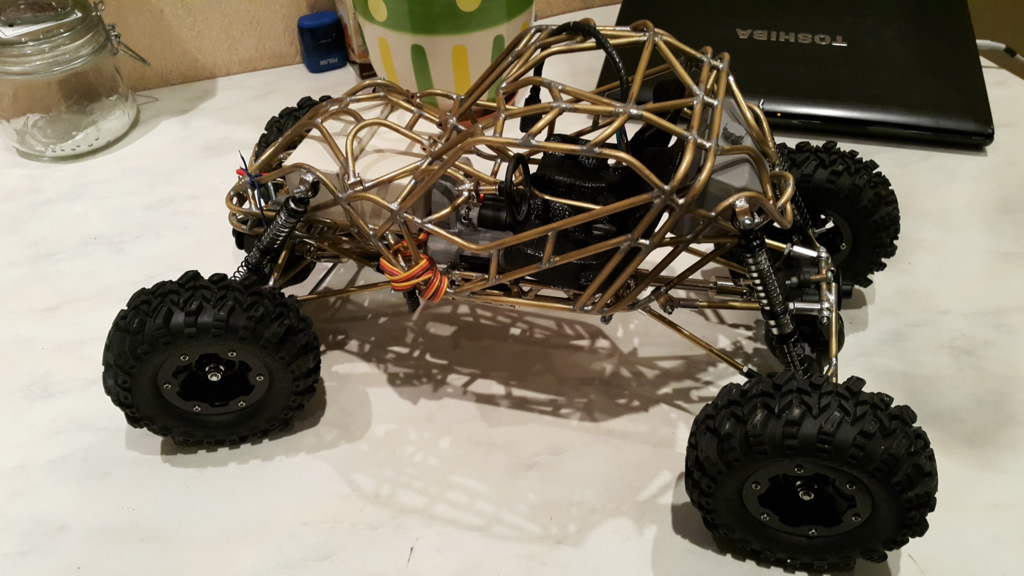

Kõige värskemad pildid:

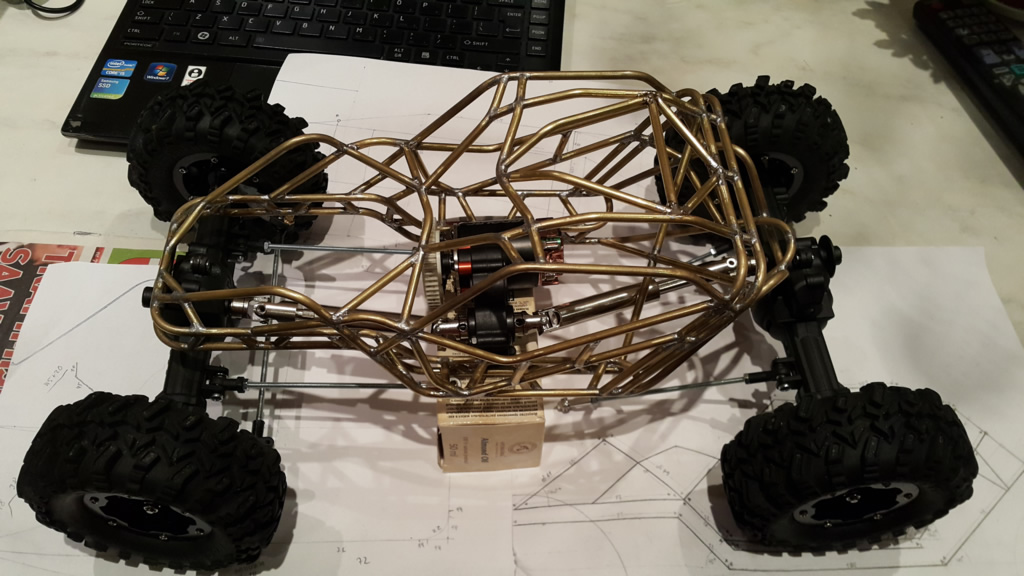

- st_07.jpg (175.72 KiB) Vaadatud 26058 korda
- st_08.jpg (184.36 KiB) Vaadatud 26058 korda

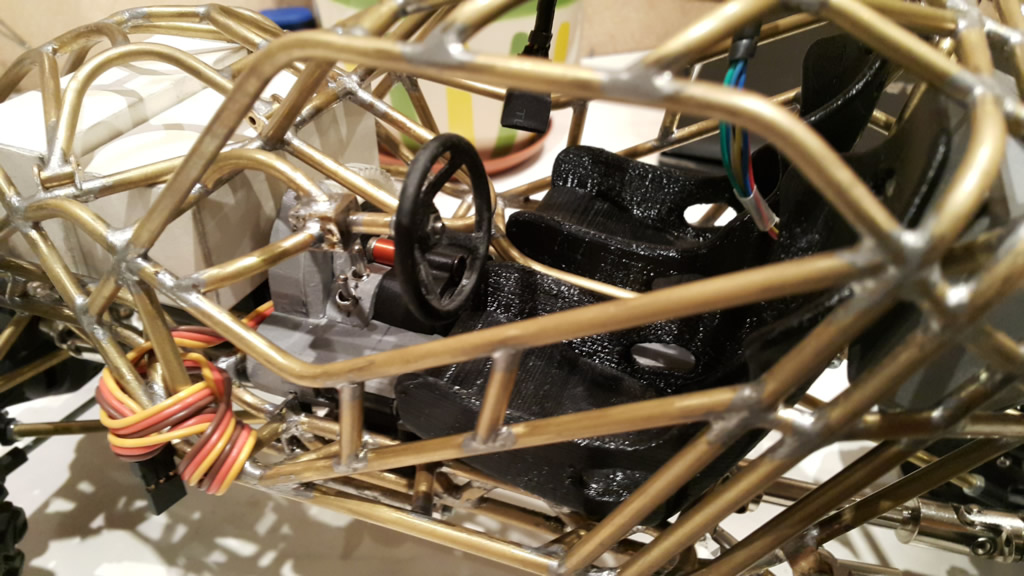

ESC ja Arduino toitelülitid (tumblerid):
- st_09.jpg (164.8 KiB) Vaadatud 26058 korda
Nö efektid, mis nagu pling-plingina mõjuvad masinal: Demo reziimis rool keerab rattaid, käigukangiga saab valida edasi-paigal-tagasi reziimi, gaasipedaal siis vastavalt muudab mootori kiirust.
Re: T.C. Showtime
Postitatud: 28.03.2016 10:21
Postitas Vana Kala
Fantastiline käsitöö ja täpsus! Ootan huviga edasisi pilte.
Kas need istmed on 3D prinditud?
Re: T.C. Showtime
Postitatud: 28.03.2016 16:40
Postitas yllar
Tänan
Rool ja istmed jah 3D prinditud
Re: T.C. Showtime
Postitatud: 28.03.2016 17:20
Postitas OnuEnn
Tõsiselt kõva tegemine
Endal sellist püsivust ei ole
(Y)
Re: T.C. Showtime
Postitatud: 29.03.2016 20:38
Postitas yllar
Tänan-tänan
Püsivusega sellised lood, et ehitamine hakkab juba siibrisse viskama, lõpetan selle aparaadi ära ja panen vähemalt sügiseni pillid kotti

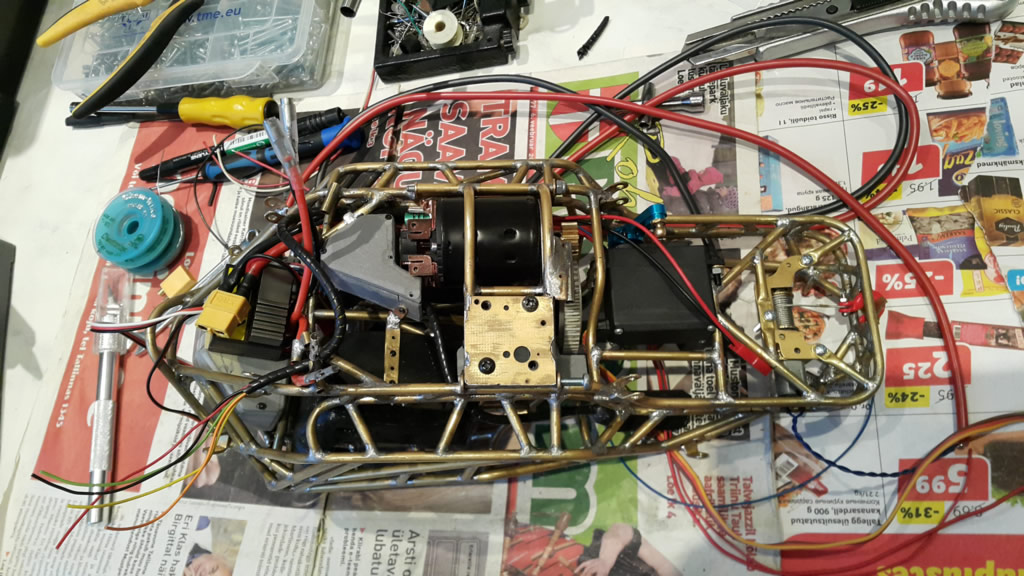

Tänane elektri osa toimetamine:
- st_10.jpg (185.78 KiB) Vaadatud 25966 korda
Homme homme edasi...
- st_11.jpg (182.92 KiB) Vaadatud 25966 korda

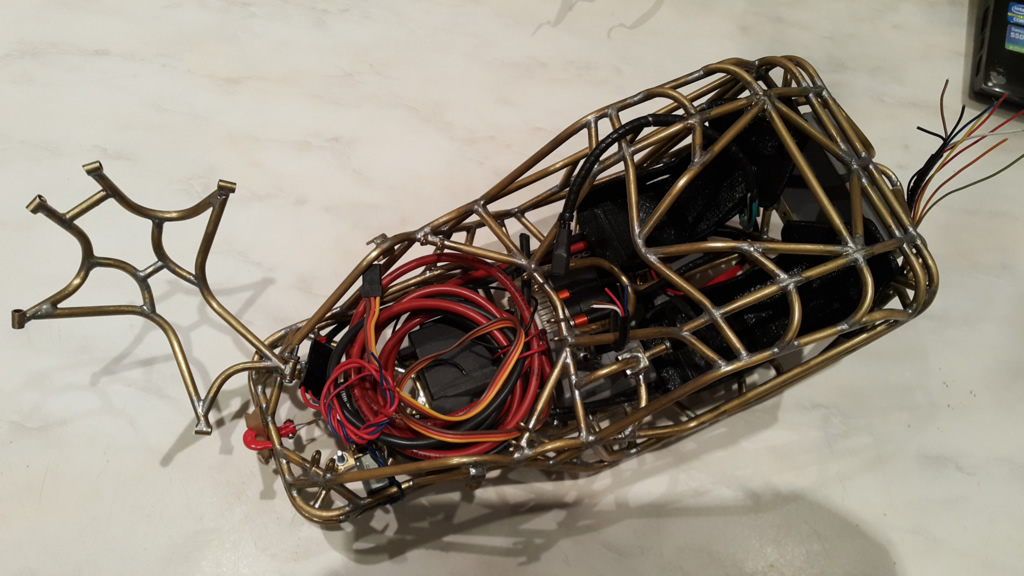

Enamus kaabeldust tehtud, nüüd otsikud külge ja saab hakkata ühendama...
Re: T.C. Showtime
Postitatud: 04.04.2016 17:24
Postitas yllar
Kaabeldus valmis, natuke vaja veel sättida/peita.

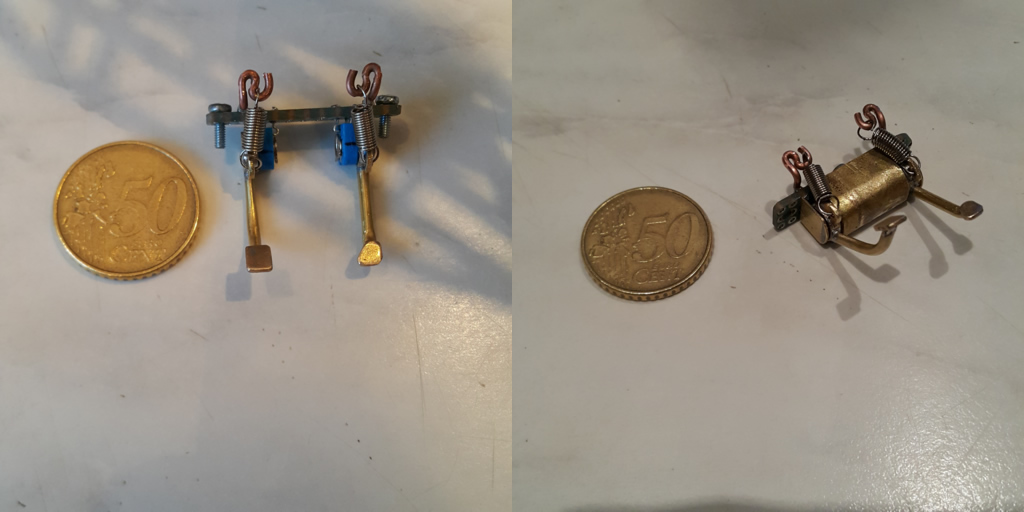

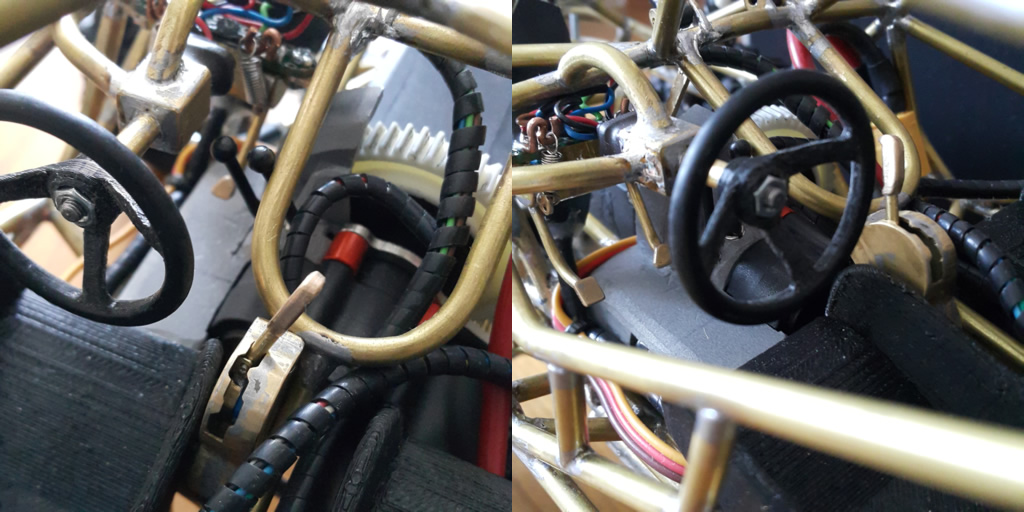

Nädalavahetusel meisterdatud:
- st_12.jpg (131.58 KiB) Vaadatud 25880 korda
- st_13.jpg (176.98 KiB) Vaadatud 25880 korda
Kõik detailid kruvidega lahti käivad ja hooldatavad.
Demoreziim hakkab tööle siis, kui sisse lülitamise ajal on käik "Parking" asendis ja piduripedaal põhja vajutatud.
2 musta kangi: ESC ja AJU sisse/välja lülitamine
Kahe istme vahel (originaalis kässar) ala nagu automaatkastil, P, R, D, D2, D3 funktsioonid.
Gaasipedaal ja piduripedaal käituvad vastavalt nende otstarbele.
Re: T.C. Showtime
Postitatud: 11.04.2016 17:34
Postitas yllar

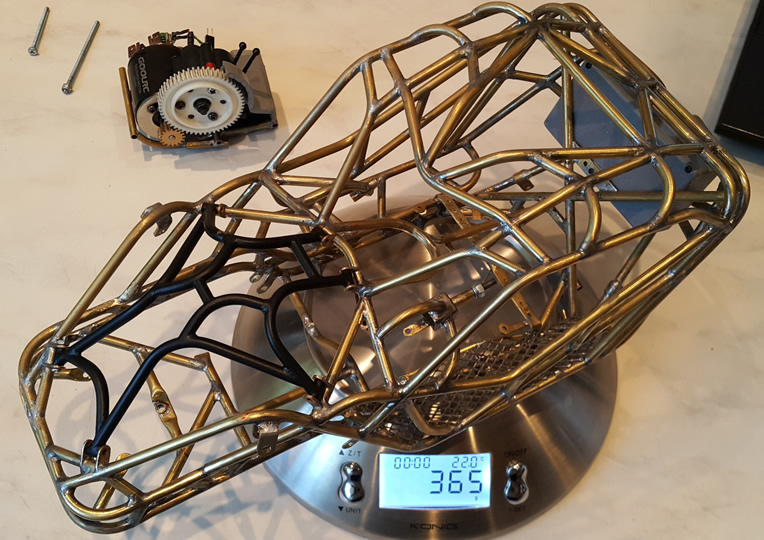

Raami kaaluks ~365g
- st_14.jpg (185.09 KiB) Vaadatud 25818 korda
Re: T.C. Showtime
Postitatud: 18.04.2016 17:31
Postitas yllar
Nädalavahetusel enamus värvitud.
Ettevalmistus: dremeliga tasandamine, 1000'se liivapaberiga kerge lihv ja viimaseks atsetooniga puhtaks.

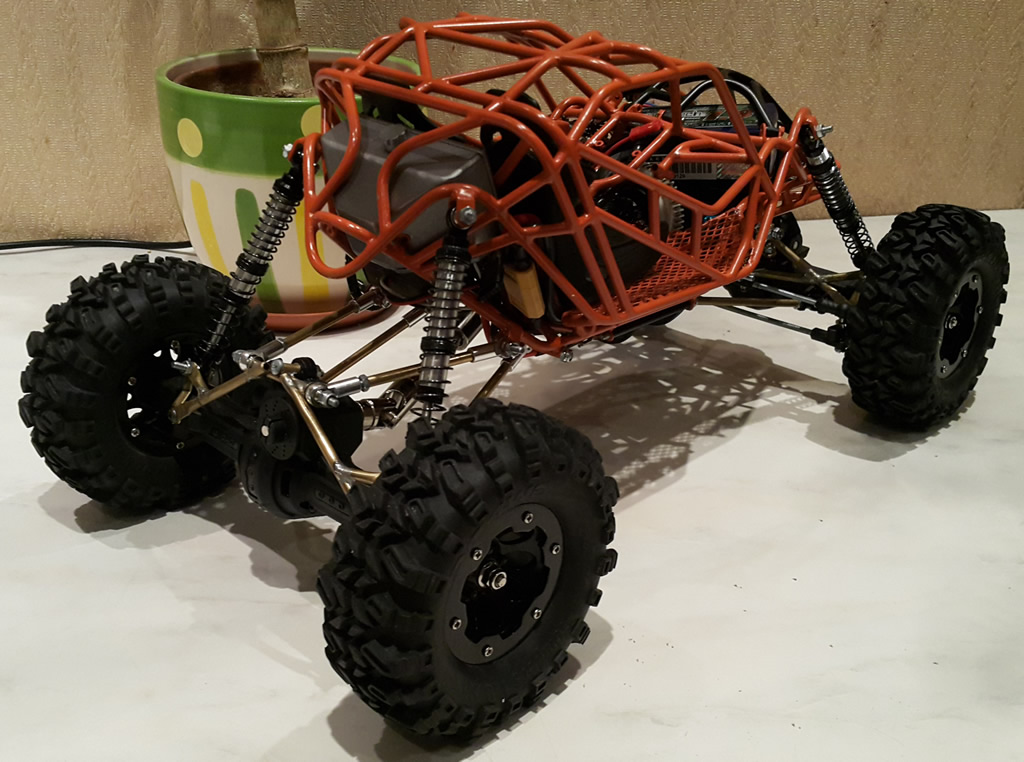

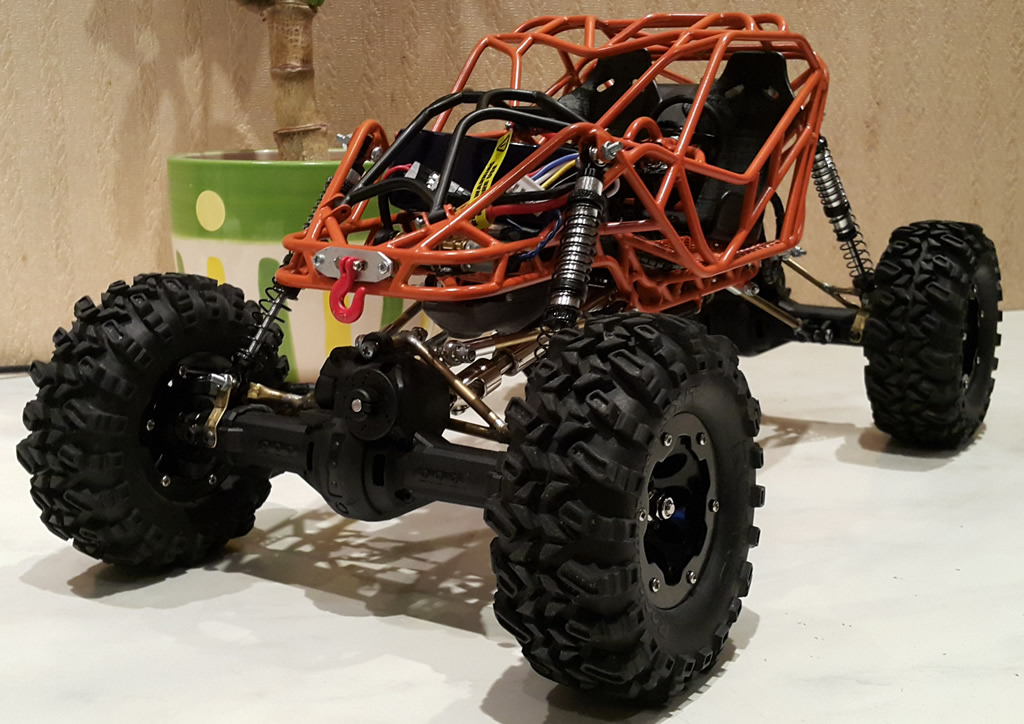

Värvimine: 3 kihti krunti, 5 kihti värvi. Tuleb tõdeda, et messing selline tore materjal, et värv väga edukalt peal ei püsi. Tõenäoliselt peale igat sõitu tuleb teha värviparandus töid või pulbervärviga lasta üle teha.

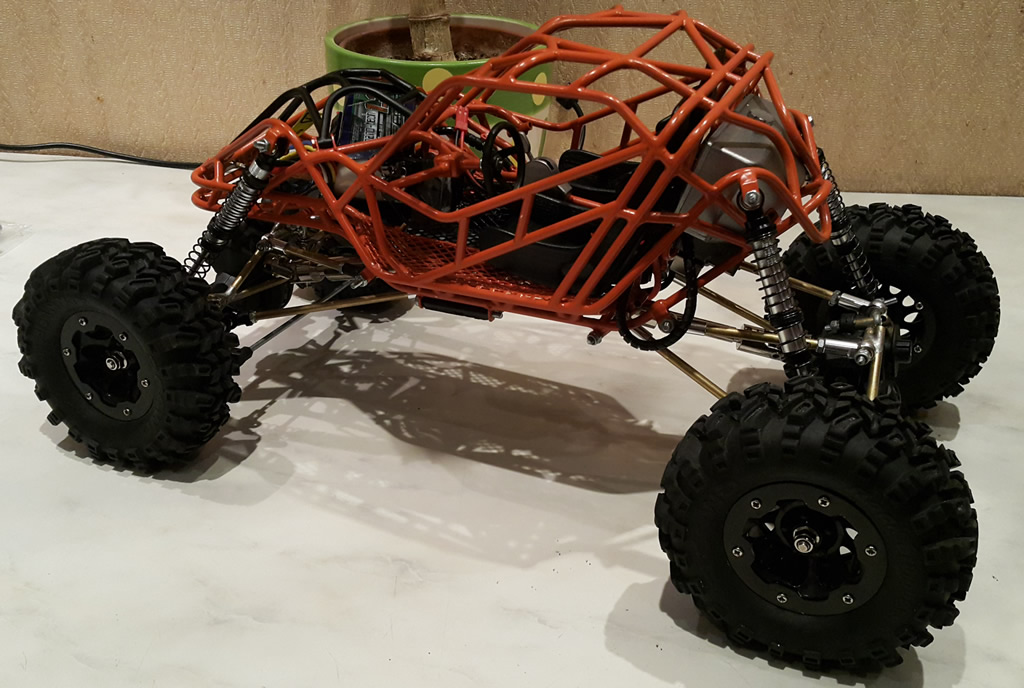

- st_15.jpg (187.55 KiB) Vaadatud 25768 korda
- st_16.jpg (191.85 KiB) Vaadatud 25768 korda
- st_18.jpg (195.13 KiB) Vaadatud 25768 korda
Re: T.C. Showtime
Postitatud: 18.04.2016 17:38
Postitas yllar
Kogu viimistlus ei ole veel valmis, akule vaja mootori makett ümber teha, kellade laud salongi.
Silla detailid värvimata, kuna pale 15min katsetamist selgus, et odavad hiina sillad ei ole just kõige paremad sellise masina jaoks, tellisin YOTA sillad, mai kuus kunagi peaksid saabuma.

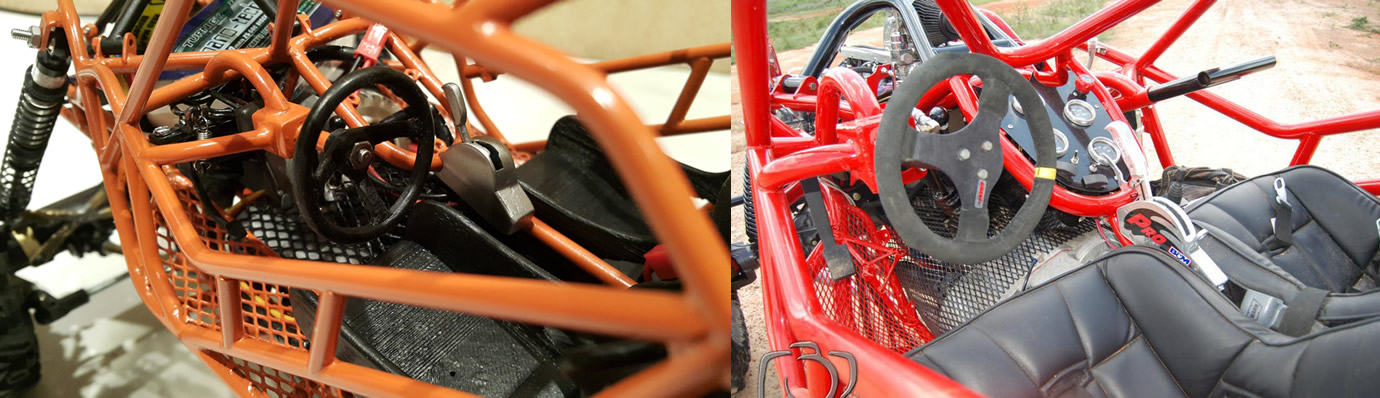

- st_19.jpg (194.58 KiB) Vaadatud 25768 korda
- st_20.jpg (192.9 KiB) Vaadatud 25768 korda

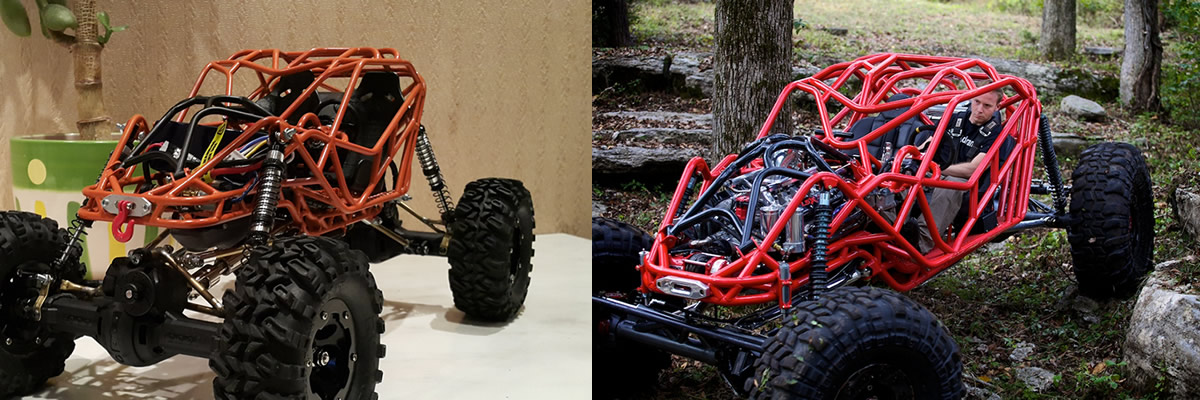

- st_21.jpg (191.11 KiB) Vaadatud 25768 korda
Re: T.C. Showtime
Postitatud: 14.09.2016 11:21
Postitas yllar
Esimene testimine Nõmme metsas
https://youtu.be/7VLLlrDmMpI
Re: T.C. Showtime
Postitatud: 21.09.2016 19:41
Postitas eikeikeik
Aplodismendid ja kestvad ovatsioonid!
Väga sünge pill. Kas mulle tundub või on vedrustus pisut jäik, et rattad kipuvad tühja kraapima või on tõusunurgad väga järsud, aga videost ei saa täpselt aru. Igatahes....pole sõnu....raju pill.
Tervitades
Hannes
Re: T.C. Showtime
Postitatud: 26.09.2016 09:47
Postitas yllar
Tõusud olid järsud, u 45 kraadised ja pinnas ka lahtine. Kindlasti mängis rolli ka ülemeelik emotsioon täistuuridel mäkke ronida.
Re: T.C. Showtime
Postitatud: 25.11.2016 12:58
Postitas yllar

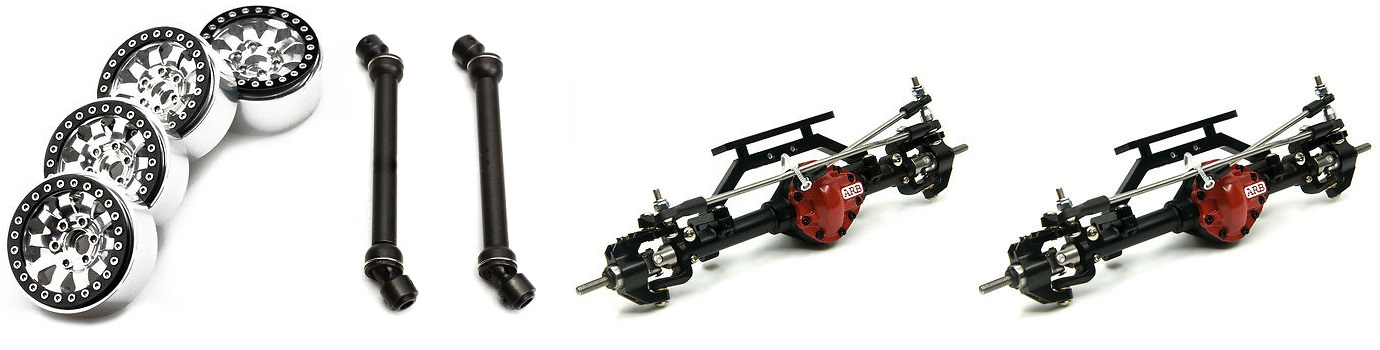

Kevadel tellitud YOTA sillad läksid Fordi alla (liiga kitsad bagile), nüüd olemas uued sillad, veljed ja kardaanid. Varsti saan kätte ka uued rehvid (114mm).
- varuosad.jpg (111.96 KiB) Vaadatud 24903 korda
Re: T.C. Showtime
Postitatud: 29.11.2016 09:56
Postitas Toomas T
Respect!
Toomas T
Re: T.C. Showtime
Postitatud: 29.11.2016 13:38
Postitas yllar
Tänan Toomas T.

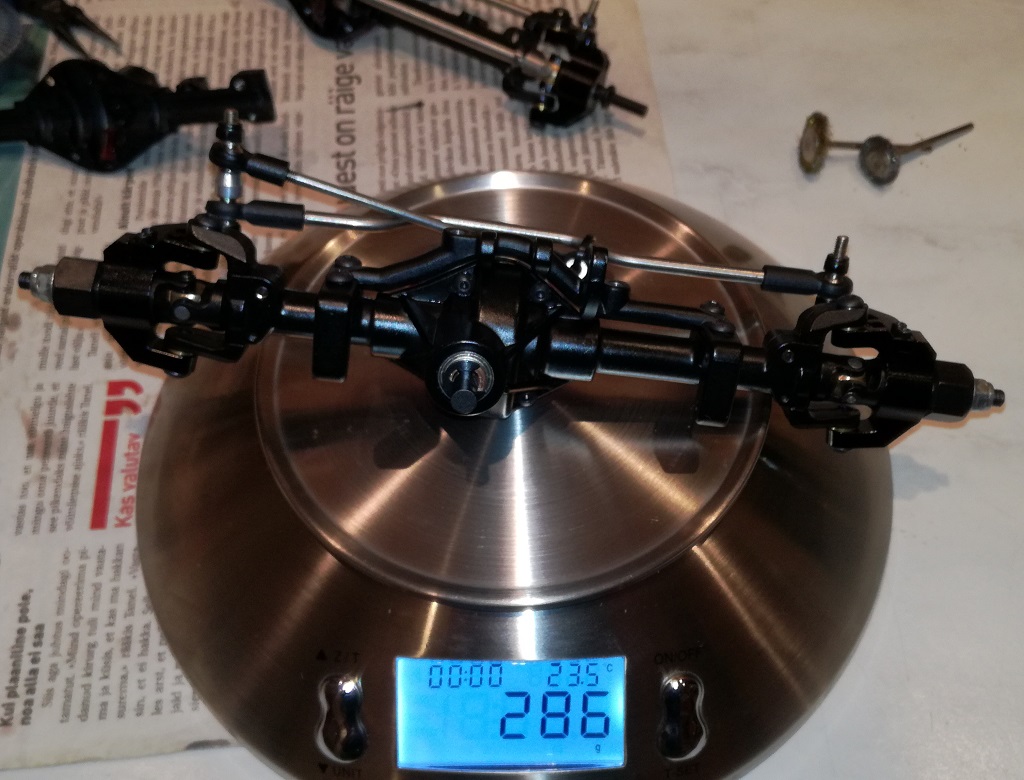

Uutel sildadel on omajagu kaalu:
- d90_arb_kaalul.jpg (209.9 KiB) Vaadatud 24844 korda

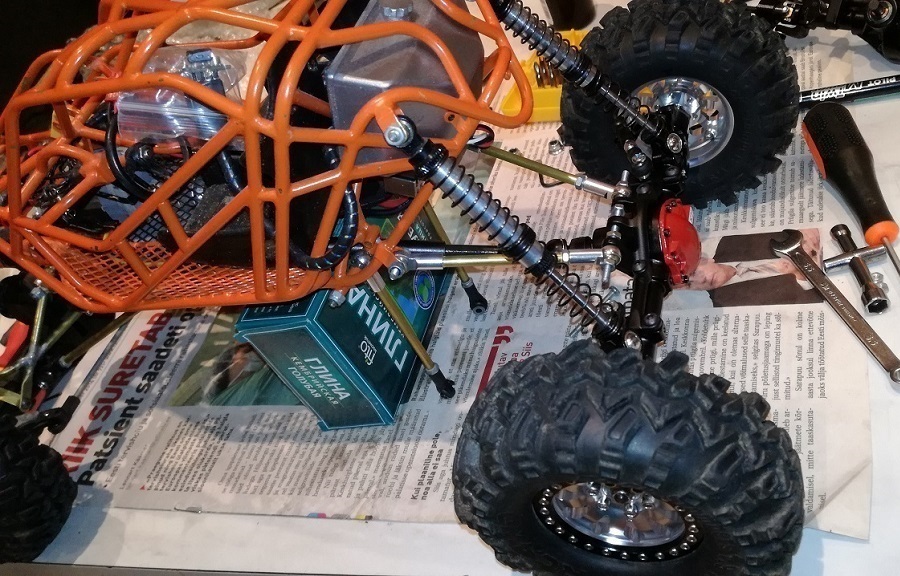

Veljed läksid esialgu vanadele rehvidele ja tagasilla katsetamine:
- uue_silla_katsetus_3.jpg (254.89 KiB) Vaadatud 24844 korda

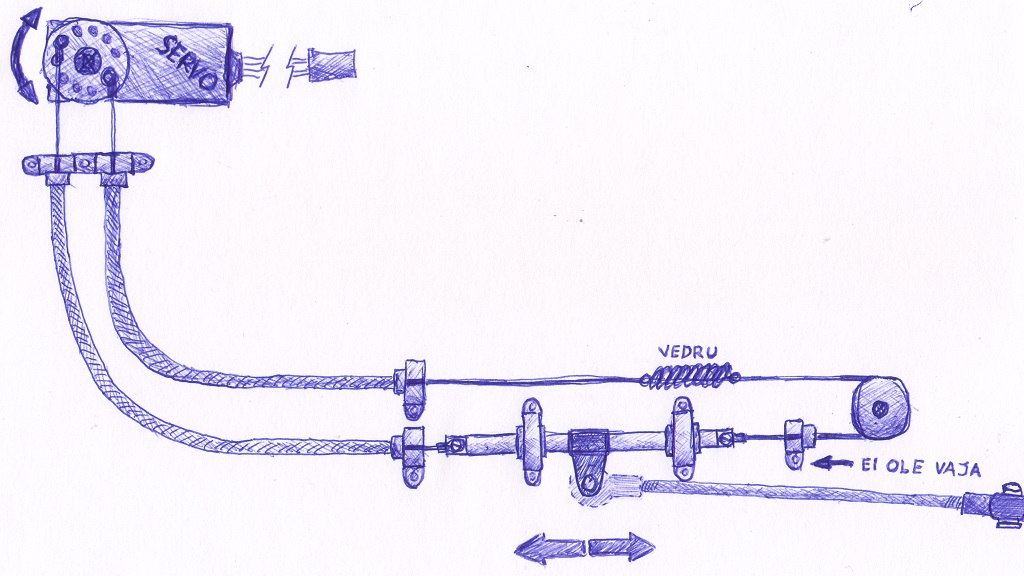

Pööramise mehhanismiga saab peavalu olema. Esialgne plaan näeb ette trossiga asi lahendada, muu kraami jaoks pole ruumi:
- servo_steering.jpg (140.46 KiB) Vaadatud 24844 korda
Re: T.C. Showtime
Postitatud: 29.11.2016 14:13
Postitas 426f
pedaalide vedru konksud on veidrad,vedru kinnituse pulgal ots laiaks lüüa ja auk sisse puurida
Re: T.C. Showtime
Postitatud: 29.11.2016 15:30
Postitas yllar
426f kirjutas:pedaalide vedru konksud on veidrad,vedru kinnituse pulgal ots laiaks lüüa ja auk sisse puurida
Tänan vihje eest, kui salongi edasi hakkan tegema, siis vaatan ka selle vedru kinnitamise üle. Plaan ikkadi võimalikult skaala masin teha. Mootori makett on ka valmis prinditud, selle sisse läheb aku.
Re: T.C. Showtime
Postitatud: 30.11.2016 23:10
Postitas yllar
Algus tehtud pööramise vidinal:

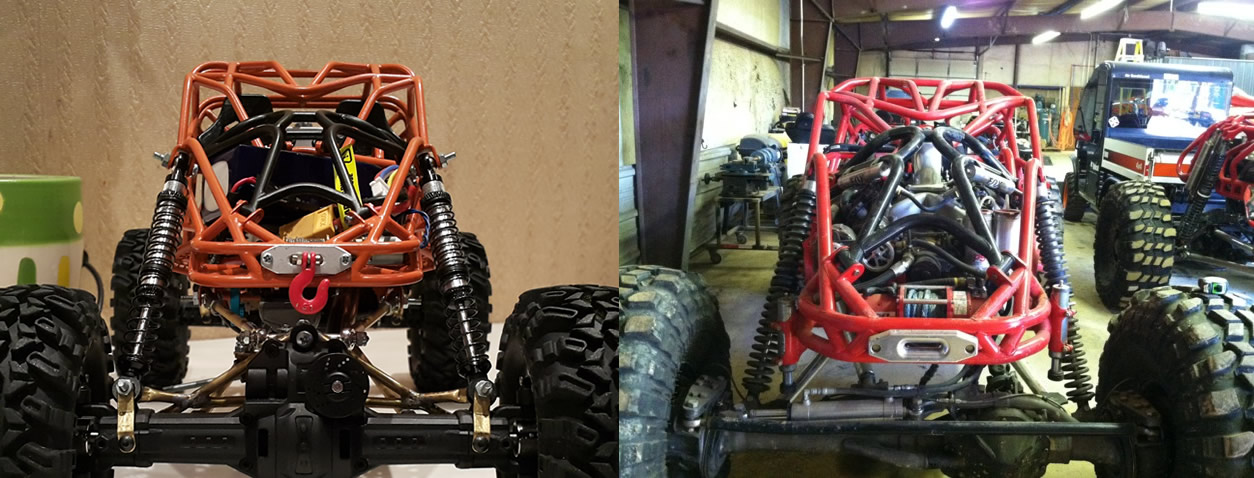

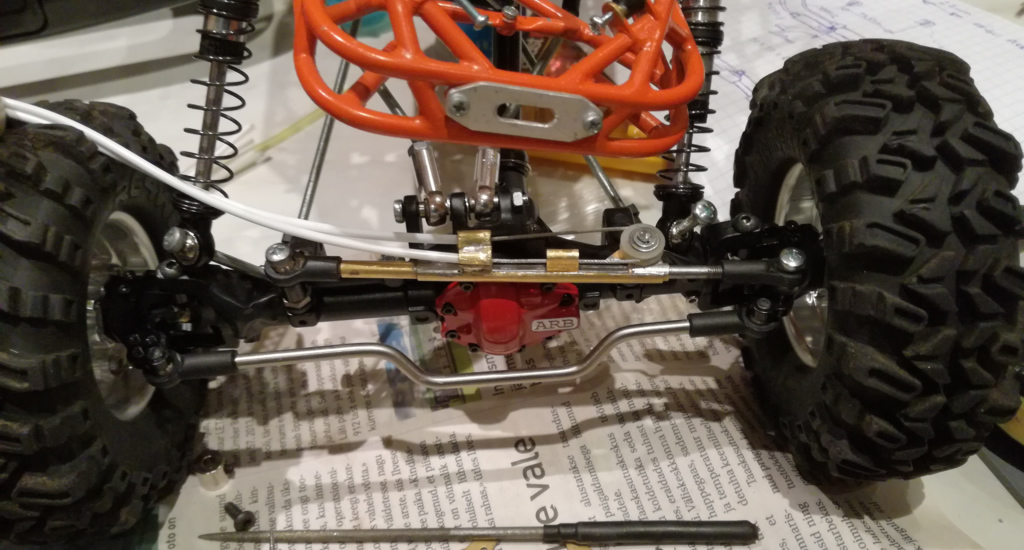

- st_21.jpg (238.37 KiB) Vaadatud 24816 korda
Re: T.C. Showtime
Postitatud: 07.12.2016 08:20
Postitas yllar

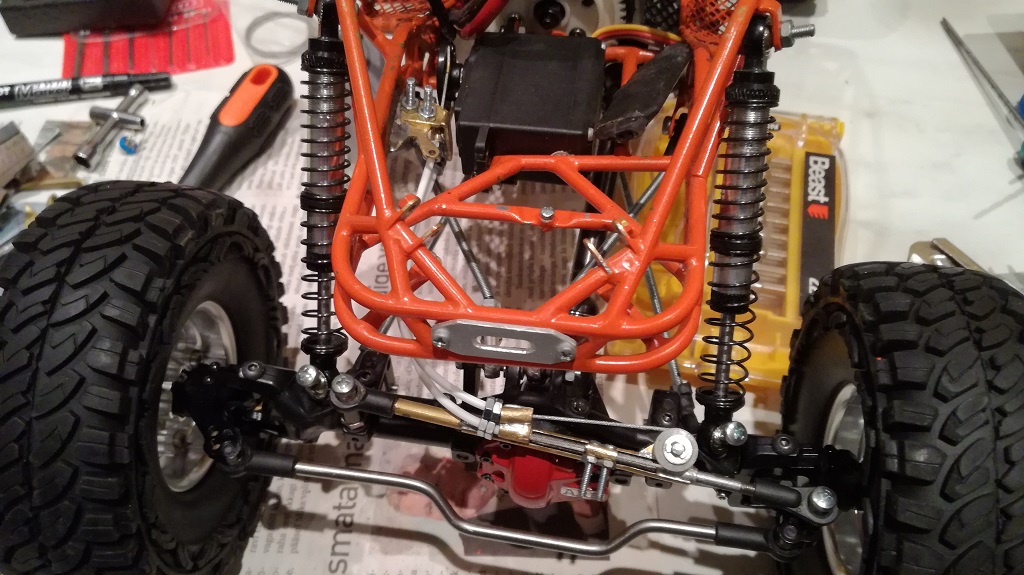

Peaaegu valmis, aga esineb veel nõrkasid kohtasid...
- st_23.jpg (231.04 KiB) Vaadatud 24711 korda
Tross annab kuigipalju mängima, st ratastele jääb väike "rooli loks" sisse...
Kui valmis saab, tuleb teha korralik offroad test ja vaadata palju segab.
Kui asi on kehvik, tuleb servo võlliga nina poole keerata ja kardaanülekandega keeramine teha.
Kui kellelgi on häid ideesid, ootan rõõmuga...
Re: T.C. Showtime
Postitatud: 11.12.2016 00:49
Postitas yllar
Veidi moditud (stabiilne):
https://www.youtube.com/watch?v=7Qx50tP1tw4

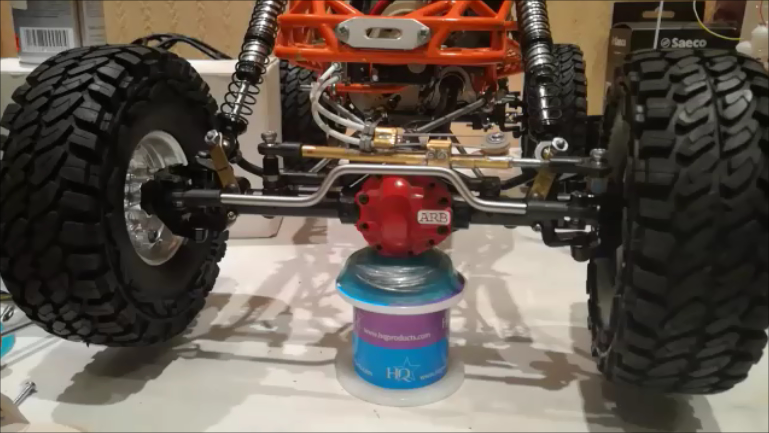

- st_24.jpg (216.99 KiB) Vaadatud 24599 korda
Re: T.C. Showtime
Postitatud: 20.12.2016 07:32
Postitas yllar

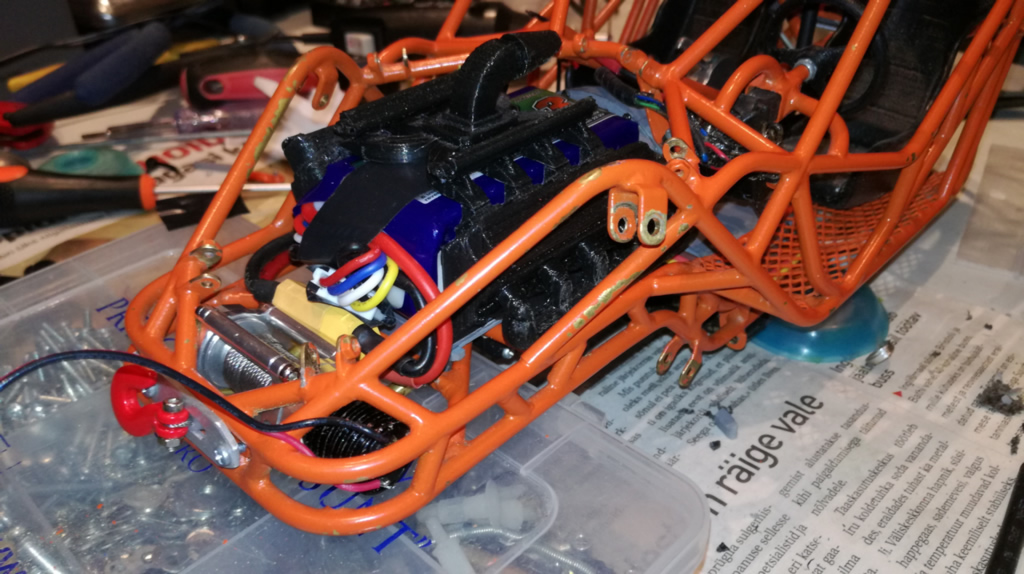

Mootori makett ümber aku, väjab veel värvimist. Ja uus vints.
- st_25.jpg (247.45 KiB) Vaadatud 24462 korda
Re: T.C. Showtime
Postitatud: 28.12.2016 23:25
Postitas eikeikeik
Vaatan roolilahendust esisillal ja kerkis küsimus, et kuidas tegelikult 1:1 suuruses crawleritel on roolilahendus tehtud? Arvestades sildade liikumise suurt amplituudi, siis ise oletan, et hüdrauliline ülekanne. On see nii?
Tabasin end mõttelt, et kui asi eriti peeneks ajada, siis võiks uurida nö. ehitus-ja põllumajandusmudelite hüdrosilindrite abil pööramise lahendamist. Samas ei kujuta ette nende minivariantide vastupidavust roolisüsteemis (pidevalt pööramine vasakule paremale).
Edu pusimisel!
Hannes
Re: T.C. Showtime
Postitatud: 29.12.2016 11:23
Postitas yllar
Jah, originaalis on roolimine hüdrauliline. Hea meelega teeks ringi, kui ruumi suht vähe ja pole aimugi millisest kohast seda miniatuurset hüdraulikat otsida. Tõenäoliselt, ega see trossiga keeramine kauem kesta, kui mini hüdraulika.
On kellelgi juhiseid, kuhu vaadata?
