Jeep Wrangler
Jeep Wrangler
Uueks projektiks olen võtnud 1/10 Jeep Wrangleri, osaliselt seetõttu, et vedelema on jäänud Tamiya sillad ja teine 3-käiguline kast. Teiseks põhjuseks on juba tekkinud kirg
Hetke seisuga on olemas enamus materjalid, väga palju on alles jäänud vidinaid just pärit teistest projektidest.
Kuna ma hetkel tegelen kolme masinaga korraga, siis on piiratud wrangleri ehitamisele jääv aeg.

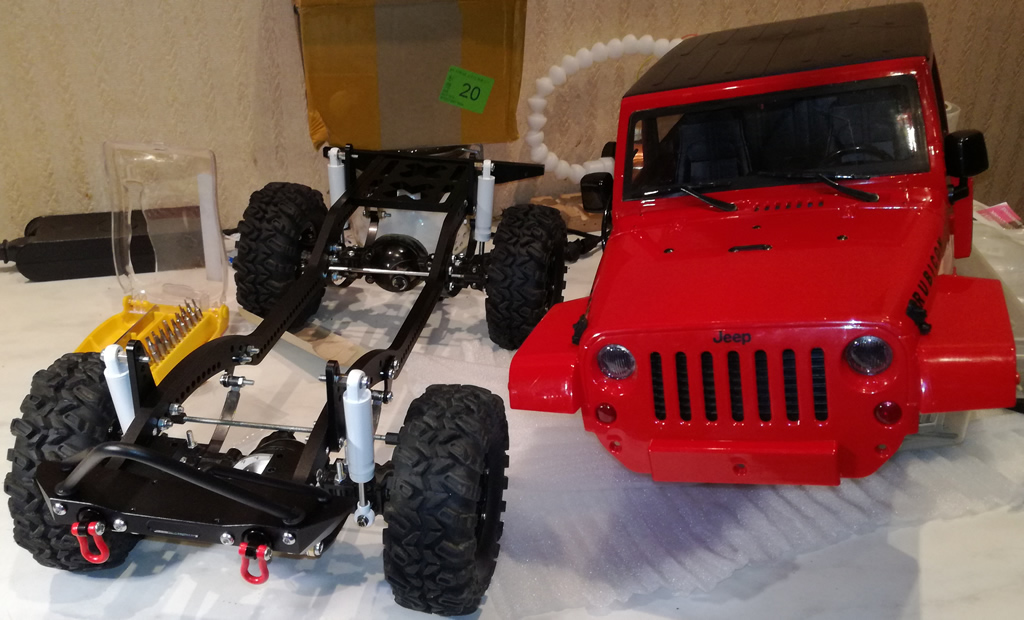

Praegune seis:
Hetke seisuga on olemas enamus materjalid, väga palju on alles jäänud vidinaid just pärit teistest projektidest.
Kuna ma hetkel tegelen kolme masinaga korraga, siis on piiratud wrangleri ehitamisele jääv aeg.

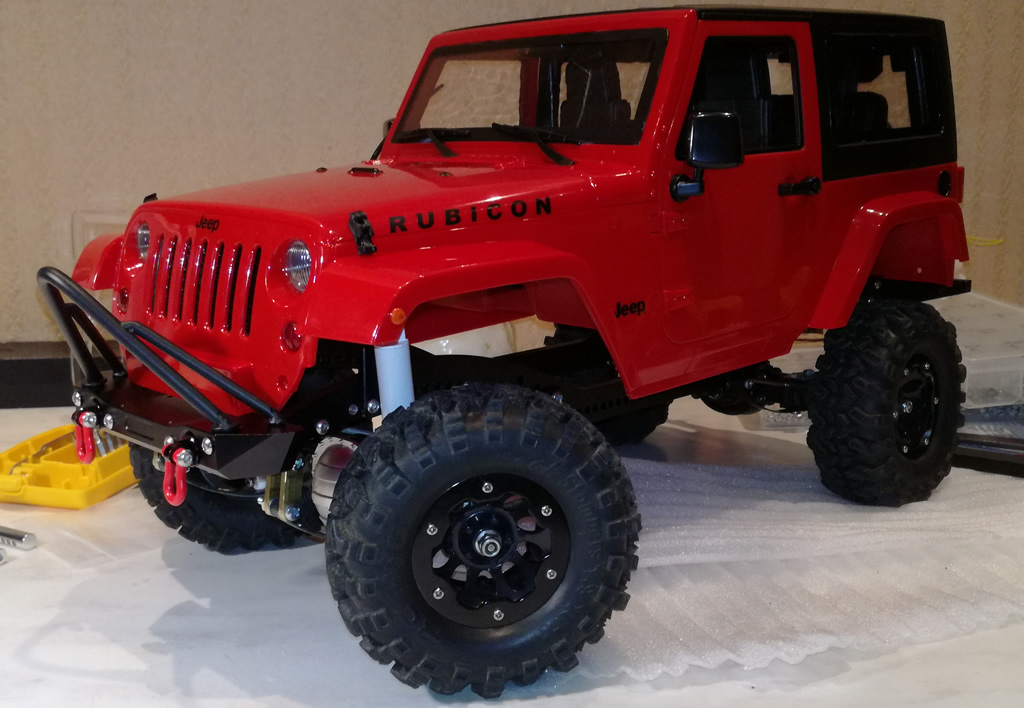

Praegune seis:
DIY -> tee seda omariiulit
Re: Jeep Wrangler
Võtsin lahti vana fordi käigukasti, et hammakad puhastada ja välja vahetada messingust laagrid kuullaagrite vastu. Kasti on vaja veidi modifitseerida, et sobiks wrangleri raamiga kokku, aga sellest hiljem.
DIY -> tee seda omariiulit
Re: Jeep Wrangler
Moditud käigukast:
Käigukast ja reduktor raami küljes, gardaanid parajaks lõigatud:
DIY -> tee seda omariiulit
Re: Jeep Wrangler
Vahepeal on palju aega mööda läinud ja masin on pisemaid parendusi juurde saanud.
Otsustasin, et aeg on mõningaid pilte jagada.
Otsustasin kapoti lahti lõigata, et elektroonika juhtmetele parem ligipääs oleks ja lisaakule hea koht saada.
Otsustasin, et aeg on mõningaid pilte jagada.
Otsustasin kapoti lahti lõigata, et elektroonika juhtmetele parem ligipääs oleks ja lisaakule hea koht saada.
DIY -> tee seda omariiulit
Re: Jeep Wrangler
Muidugi lahti käiva kapoti jaoks tuli ka lukustus teha...
DIY -> tee seda omariiulit
Re: Jeep Wrangler
Lisaks tuli avatavaks teha tagaluuk. Eelnevalt oli probleemiks akule ligipääs, tuli lahti kruvida terve korpus, mis oli üsna tülikas.
DIY -> tee seda omariiulit
Re: Jeep Wrangler
Tagaluuki hoiab "lukus" kaks magnetit
Alumise luugi piirik lisatud, et ei saaks üle väänata. Ülemisele luugile lisatud "amortisaator", mis hoiaks seda üleval. Koostis: 3mm avaga messing toru, 4mm2 vasktraat, välgumihkli vedru
Alumise luugi piirik lisatud, et ei saaks üle väänata. Ülemisele luugile lisatud "amortisaator", mis hoiaks seda üleval. Koostis: 3mm avaga messing toru, 4mm2 vasktraat, välgumihkli vedru
DIY -> tee seda omariiulit
Re: Jeep Wrangler
Spidoploki ja meediasüsteemi ehitus
Arduino mini + 128x32 OLED Meediasüsteemi imiteerib miniatuurne mp3+FM pleier Tegelikuses toimib ka. Salongis hetkel 2x2W kõlarid, uste sisse tuleb 2x1.8W kõlarid, tagumise istme taha tuleb 2x5W bassikad
Arduino mini + 128x32 OLED Meediasüsteemi imiteerib miniatuurne mp3+FM pleier Tegelikuses toimib ka. Salongis hetkel 2x2W kõlarid, uste sisse tuleb 2x1.8W kõlarid, tagumise istme taha tuleb 2x5W bassikad
DIY -> tee seda omariiulit
Re: Jeep Wrangler
Kogu elektroonikat kontrollib see:
Kasutatavad väljundid:
5x 5A sot223 mosfet
15x 1A sot223 mosfet
10x servode juhtimine
lisaks hulgaliselt IO pinne mida saab veel kasutusele võtta
Ajuks on arduino mega mini plaat. Raadiosidet peab NRF2401 võimendiga moodul. Programmeerimist saab teha üle bluetoothi või otse kaabliga. Auto pardal on 4x step-down moodulit (1x 3.3V, 2x 5V, 1x6V).Kasutatavad väljundid:
5x 5A sot223 mosfet
15x 1A sot223 mosfet
10x servode juhtimine
lisaks hulgaliselt IO pinne mida saab veel kasutusele võtta
DIY -> tee seda omariiulit
Re: Jeep Wrangler
Peale algset veermiku seisu on vahetatud sillad, veljed, rehvid, amordikad
DIY -> tee seda omariiulit
Re: Jeep Wrangler
Pilt räägib enda eest
Puldist saab valida eraldi, millise difri lukustan või avan
Lisatud küljerauad
